На рис. 6 приведена функциональная схема реверсивного электропривода серии КТЭУ на ток до 200 А. Тиристорный преобразователь ТП, состоящий из двух встречно включенных мостов VSF, VSB, получает питание от сети 380 В через автоматический выключатель QF1 и анодный реактор LF (первый вариант) или трансформатор TM (второй вариант). На стороне постоянного тока защита автоматическим выключателем QF2. Линейным контактор КМ служит для частой коммутации якорной цепи (при необходимости), торможение электродвигателя М осуществляется через контактор KV и резистор HV. Отметим, что в первых поставках электроприводов цепь динамического торможения замыкалась через тиристоры. Трансформатор 77 и диодный мост V служат для питания обмотки возбуждения двигателя LM. Тахогенератор JBR возбуждается от отдельного узла А — BR: имеется также узел питания электромагнитного тормоза YВ. Система управления СУ по сигналам оператора с пульта управления ПУ, сигналам о состоянии коммутационных и защитных аппаратов получаемым из узлов управления этими аппаратами и сигнализации УУКиС, сигналам из обшей схемы управления технологическим агрегатом СУТА. сигналам о токе якоря двигателя и токе возбуждения, получаемый с шунтов RS1, RS2. сигналам о напряжении на якоре электродвигателя, снимаемым с потенциометра RP1, сигналам о скорости, формируемым тахогенератором BR, выдает сигналы управления в СИФУ, УУКиС и на пульт управления ПУ. Узел управления коммутационной аппаратурой и сигнализации УУКиС по командам оператора и сигналам от СУ включает или выключает аппараты QF1-QF3, КМ, KV, а также осуществляет сигнализацию о состоянии этих и других защитных аппаратов.

Сигналы задания и обратных связей в СУ гальванически разделяются от внешних протяженных цепей или цепей с высоким потенциалом. Система управления СУ через гальванические разделители выдает в СУТА значения необходимых регулируемых параметров (скорости. тока и др.). Устройство УУКиС получает сигналы от ПУ, датчиков; СУТА через двухпозиционные гальванические разделители и преобразователи напряжения высокого уровня в напряжение низкого уровня, используемое в системе. Устройство УУКиС выдает на пульт управления и в СУТА двухпозиционные логические или контактные сигналы: о готовности электропривода к работе, состоянии аварийной и предупреждающей сигнализации нулевой скорости или достижении некоторой заданной скорости и т. п. Логические сигналы подаются через гальванические разделители и преобразователи напряжения низкого уровня в напряжение высокого уровня.

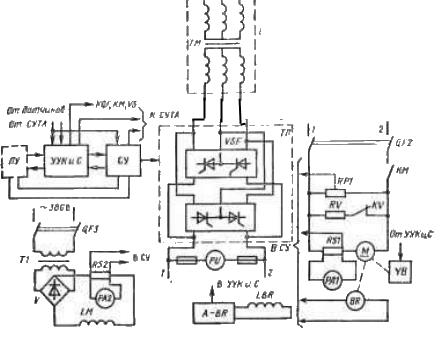

Рисунок 5. Функциональная схема однодвигательного электропривода серии КТЭУ, Iном< 200А
