Реле времени РЭВ-294

Назначение и технические данные. Реле времени РЭВ-294 (или РЭВ-814) предназначено для включения быстродействующего вы­ключателя силовой цепи вспомогательных машин и счетчика срабатываний выключателя БВП-5. Реле времени РЭВ-294 уста­навливают взамен реле РЭВ-814, начиная с электровоза ВЛ10-1587. Основные технические данные реле следующие:

РЭВ 814 РЭВ-294

Номинальное напряжение, В……………………………..50 50

Номинальный ток контактов, А…………………………..10 5

Пределы регулировки выдержки времени, с

при отключении катушки ………………………………...3-5 -

при закорачивании катушки……………………………3.8-5, 5 -

Время срабатывания, с ………………………………….. 5 2—3

Ток включения катушки ири. температуре до

+4.0° С, А................................................................0, 17—0, 2 0, 14—0, 19

Сопротивление катушки при температуре

+20° С_г Ом......... …………………………………………. - 148

Число контактов замыкающих.............................................1 1

То же, размыкающих...... …………………………. 1 1

Напряжение переменного тока частотой

50 Гд для испытания изоляции между

магнитопроводом и катушкой, между маг-

нитопроводом и контактами в течение

1 мин, В....... ………………………………………………..2000 2000

Масса, кг.......... ……………………………………………. 2, 6 3, 15

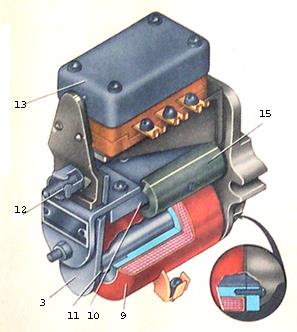

Конструкция и принцип действия. Неподвижная часть магнитопровода 11 реле РЭВ-294 имеет сердечник 5 и угольник, на котором закреплены пластина и скоба, создающие опору для вращения якоря 3. На якоре укреплена планка, несущая колодку с подвижными контактами 13. Узел неподвижных контактов закреплен на магнитопроводе.

9. Катушка.

10. Магнитопровод

11. Полюсный наконечник.

12. Регулировочная шпилька.

13. Блокировочные контакты.

14.Пружина.

15. Медная гильза.

Медная гильза 15 выполненные из меди и устанавливаются для получения необходимой выдержки времени.

При протекании тока по включающей катушке 9 под действием электромагнитных сил происходит притягивание якоря и переклю­чение контактов. Выдержка времени при отпадании якоря получа­ется из-за замедленного спадания потока в магнитопроводе. Плав­ную регулировку выдержки времени срабатывания реле осущест­вляют регулировочной шпилькой.

. Регу­лировку выдержки времени отключения производят изменением натяжения пружины, а также изменением воздушного зазора ме­жду якорем и полюсным наконечником в пределах допусков, пре­дусмотренных чертежом.
