Лабораторная работа 15

АКТИВНЫЙ RC ФИЛЬТР

Цель работы: изучение свойств активного RC фильтра.

ЛАБОРАТОРНОЕ ЗАДАНИЕ

1. Приведите в отчете справочные параметры и характеристики ОУ КР544УД2. Проведите их анализ, оцените близость рассматриваемого ОУ к идеальному.

2. К входу и выходу фильтра (рис. 47) подключите левый и правый каналы электронного осциллографа соответственно. На вход подайте напряжение с амплитудой 0, 5-1 В и частотой 28 кГц от генератора гармонических сигналов.

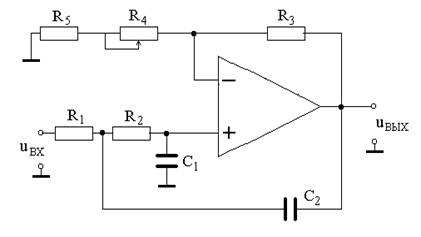

Рис. 47.

Изучите рабочую плату и определите номиналы ее элементов.

3. Установите резистор R₄ в крайнее правое положение (максимальное значение сопротивления). В этом случае глубина отрицательной обратной связи максимальна.

По осциллограммам входного и выходного сигналов проведите измерение амплитудно-частотной (АЧХ) и фазо-частотной (ФЧХ) характеристик фильтра, изменяя частоту генератора от 28 кГц до 300 кГц (15-20 значений). Для оценки АЧХ определите уровни U_вх и U_вых, а затем их отношение K. Результаты внесите в табл. 34.

Фазо-частотную характеристику можно определить, измеряя смещение по времени Dt входного сигнала относительно выходного. Сдвиг фаз j вычисляется по формуле . Полученные значения внесите в табл. 34, постройте графики АЧХ и ФЧХ.

По графику АЧХ определите полосу пропускания П и коэффициент прямоугольности К_ПР фильтра. Результаты запишите в табл. 35.

Таблица 34
