Задающий генератор.

Задающий генератор вырабатывает сигналы НЧ синусоидальной формы. Источником синусоидального сигнала может быть RC- или LC-генератор. Функциональная схема генератора RC-типа показана на рисунке. Основу генератора составляет усилитель, охваченный комбинированной обратной связью. Комбинированная обратная связь включает два делителя напряжений. Один делитель (R1, C1 R2, С2) образует цепь положительной обратной связи, которая обеспечивает условия генерирования колебаний заданной частоты. Другой делитель (R_T, R3) образует отрицательную обратную связь, обеспечивающую необходимую форму генерируемых колебаний.

Для осуществления генерации колебаний должно выполняться условие баланса фаз и баланса амплитуд. Значение генерируемой частоты определяется из условия:

RC.

Делитель R_T, R3 обеспечивает заданный коэффициент усиления. При этом сигнал на входе усилителя является разностью сигналов U_вх = U₂ — U₃. Усилитель работает в линейном режиме, чем и определяется форма генерируемых колебаний. Термистор R_T является нелинейным элементом делителя R_T, R3 и предназначен для ограничения амплитуды генерируемых колебаний, так как усилитель работает в линейном режиме.

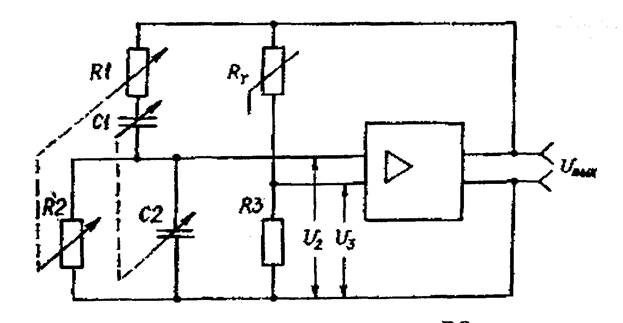

Задающий генератор RC-типа

Кроме того, терморезистор в значительной степени определяет условие самовозбуждения генератора, выполняя функцию автоматического стабилизатора уровня выходного напряжения. Задающие генераторы RC-типа обеспечивают достаточно высокую стабильность частоты, имеют малый коэффициент нелинейных искажений, малые габариты и массу, поэтому они нашли самое широкое распространение. Весь диапазон генерируемых частот разбит на поддиапазоны.
