Измерение емкости мостом.

Наиболее часто для этих целей применяются мостовые методы.

Мосты для измерения емкости и угла потерь конденсаторов. На рис. 11.15, а, б показаны мостовые схемы для измерения параметров конденсаторов с последовательной и параллельной схемами замещения последнего.

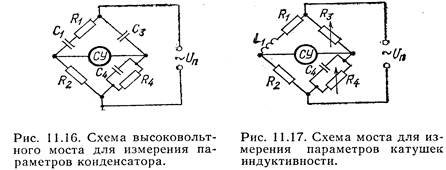

При испытании изоляции кабелей высокого напряжения и некоторых других элементов мост питают от высоковольтного источника. В таком случае применяется схема, показанная на рис. 11.16. Эта схема обеспечивает не только возможность измерения интересующих нас параметров, но и безопасность работы с мостом, так как регулируемые параметры R ₄, C₄ находятся под низким напряжением. Проделав математические выкладки, можно показать, что для уравновешенного моста в данном случае справедливы отношения:

R₁ = R₂C₁/C₃; C₁ = C₃R₄/R₂; t_gδ = 1/ω R₁C₁.

На смену измерительным мостам, которые в подавляющем большинстве случаев применялись для измерения параметров конденсаторов, катушек, обмоток трансформаторов и т. п. приходят дешевые цифровые приборы, точности которых с избытком хватает для повседневного использования. Значение измерительных мостов сохранилось только в лабораторной практике для достижения предельной точности.

Типичным цифровым L, С-метром является прибор «VC6243», представленный на рис. 10.13.

Точность определяется, как ± (% от измеренного значения + число значений единицы младшего разряда D) при температуре 23 ± 5 °С и относительной влажности не более 75 %.
