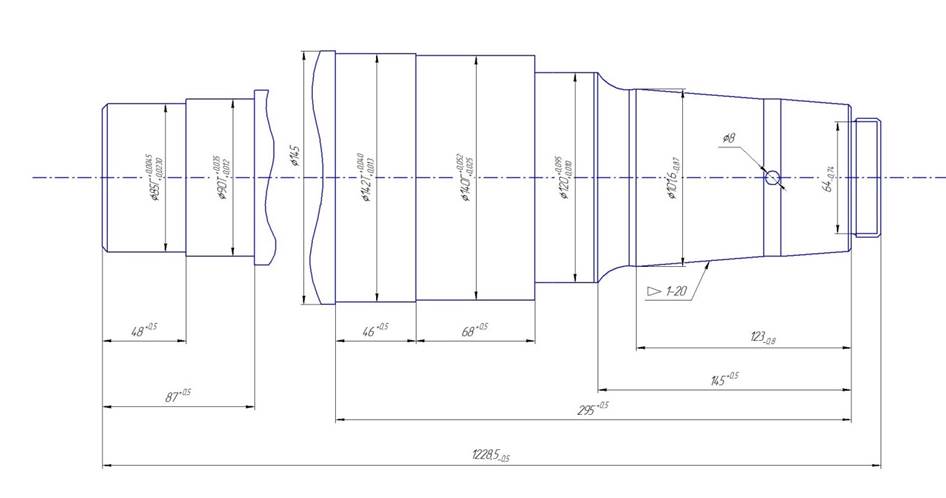

  • Технологический процесс изготовления вала якоря






    В качестве заготовки возьмем пруток горячекатаный калиброванный длиной 1232 мм и диаметром . Материал заготовки: Сталь 40 ГОСТ 1050-88. При выборе методов обработки и их последовательности учитываем, что необходимо ввести термическую обработку – закалку и улучшение.



    Таблица 3.1 – Маршрут обработки вала якоря

    Название и содержание операции по переходам Эскиз операции с указанием баз Оборудование Приспособление

      Заготовительная Приложение А Отрезной станок СТ-305
      Расточная Фрезеровать торец Приложение Б Горизонтально-расточной станок 262Г Призмы; Торцевая фреза
      Токарная Закрепить в центрах Установ 1. Точить деталь по контуру на длину 295, 5 мм (с припуском 0, 5 мм на длину и 0, 8 мм на диаметр) Установ 2. Точить деталь по контуру на длину 87, 5 мм (с припуском 0, 5 мм на длину и 0, 8 мм на диаметр).   Приложение В Приложение Г Приложение Д Токарный станок 16К20 Центра, патрон поводковый; Проходной резец



    Окончание таблицы 3.1



      Сверлильная Сверлить отверстие сверлом диаметром 8 мм Приложение Е Вертикально-сверлильный станок 2Н125 Поворотный стол; Сверло
      Термообработка Закалка и улучшение   Печь шахтная
      Токарная Установ 1. Точить деталь по контуру на длину 295, 5 мм; Установ 2. Точить деталь по контуру на длину 87, 5 мм. Точить фаски (на диаметр , шириной 2 х 45°; на диаметр , шириной 1, 5 х 45°). Точить канавки (на диаметр , канавку, радиусом R5; на диаметр , канавку, шириной 5+0, 5). Нарезать резьбу М64-8g. Приложение Ж Приложение З Приложение И Приложение К Приложение Л Токарный станок 16К20 Центра, патрон поводковый; Проходной резец
      Шлифовальная Шлифовать поверхности диаметром ; ; ; Приложение М Кругло-шлифовальный станок 3А423 Штангенциркуль, микрометр; Шлифовальный круг
      Моечная
      Контрольная Проконтролировать размеры.Выдержать шероховатости   Приложение Н   Штангенциркуль, микрометр

    Заключение



    Производственную практику проходили в локомативоремонтном заводе АО «Алга–А» в механическом цехе. За время практики изучили и собрали материал для практики и дипломного проекта.

    Более конкретно рассматривали дизель-генератор 10Д100. Изучая назначение и конструкцию дизеля, выделили коленчатый вал. Коленчатый вал вместе с блоком цилиндров является важнейшей базовой деталью дизеля, в значительной степени определяющей срок его службы. Основными неисправностями коленчатых являются: сверхнормативный шеек; трещины и изломы, которые могут быть следствием нарушений при изготовлении или ремонте вала, в частности неправильной установки в подшипниках; выкрашивание, коррозия и износ баббитовой заливки вкладышей; износ вкладышей и потеря торцового натяга; трещины крышек кодах подшипников.

    На данном заводе выполняют ремонт коленчатых валов, а именно шлифование шеек и ремонта отдельных деталей коленчатого вала.

    На основе всех полученных сведений составили тему дипломного проекта, а именно «Технологический процесс производства и ремонта верхнего коленчатого вала дезель-генератора 10Д100»

    Производственная практика студентов является важнейшей частью подготовки квалифицированных специалистов. Она дает практические знания какого либо узла или привода в машине. Это в последствии помогает студенту самостоятельно приступить к технологическому процессу.






    Приложение А





    Приложение Б





    Приложение В





    Приложение Г





    Приложение Д





    Приложение Е





    Приложение Ж







    Приложение З



    Приложение И



    Приложение К







    Приложение Л





    Приложение М







    Приложение Н
