  • Глава 33






    РЕЗЬБОВЫЕ СОЕДИНЕНИЯ


    При сборке машин, станков, приборов и аппа­ратов отдельные их детали в большинстве случаев соединяют друг с другом резьбовыми крепежными изделиями: болтами, винтами, шпильками.

    Резьбовые соединения деталей, на одной из которых нарезана наружная, а на другой – внут­ренняя резьба, называются разъемными. Их мож­но разобрать без повреждения деталей.


    Чертежи разъемных соединений выполняют с применением рекомендуемых стандартами упро­щений и условностей.

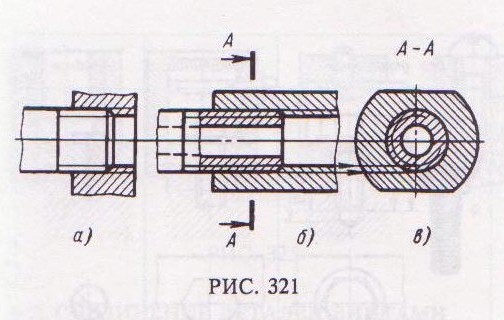

    На рис. 321 изображены резьбовые соединения, на которых одна деталь ввернута в другую.

    На продольных разрезах показана только та часть внутренней резьбы, которая не закрыта завернутой в нее деталью, контур ввернутой









    детали выполняется сплошной основной толстой линией (рис. 321, а, б).

    На поперечных разрезах, если секущая плос­кость рассекает обе соединяемые детали (рис. 321, в), штриховка завернутой детали выпо­лняется до наружной окружности резьбы.

    Стандартные крепежные детали можно разде­лить на две группы: 1) резьбовые крепежные де­тали (болты, винты, шпильки, гайки); 2) крепеж­ные детали без резьбы: шайбы (обыкновенные, пружинные, стопорные) и шплинты. В зависимос­ти от требований, предъявляемых к соединению, оно может выполняться или только деталями 1 -й группы, или этими же деталями совместно с дета­лями 2-й группы.



    Размеры опорных поверхностей под крепежные детали устанавливает ГОСТ 12876–67.
