Принцип работы, устройство и погрешности барометрического высотомера.






По принципу своего устройства барометрический высотомер по сути представляет собой барометр-анероид с тем лишь отличием, что его шкала отградуирована не в единицах давления, а в единицах высоты. Слово «анероид» в переводе с греческого означает «безводный» и используется в противоположность водяному ртутному барометру.

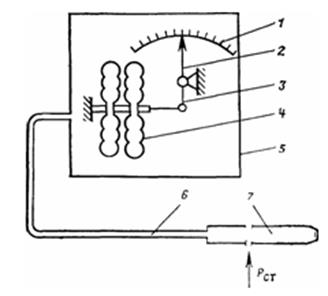

Чувствительным элементом высотомера (рис. 6.7) является анероидная коробка 4 (обычно используется блок из двух анероидных коробок).

Рис. 6.7. Принципиальная схема барометрического высотомера

Анероидная коробка является герметичной, запаянной, из нее выкачан воздух и поэтому в ней сохраняется давление, близкое к нулю. Когда высотомер находится у земли, коробка под действием атмосферного давления находится в наиболее сжатом состоянии. При подъеме на высоту, когда атмосферное давление снаружи анероидной коробки падает, она расширяется, поскольку поверхность коробки гофрирована и ведет себя как пружина. При снижении под действием увеличивающегося атмосферного давления коробка сжимается.

С анероидной коробкой через передающий механизм 3 связана стрелка 2, перемещение которой относительно шкалы прибора 1 соответствует расширению (сжатию) коробки и, следовательно, изменению высоты.

Анероидная коробка помещена в герметичный корпус прибора 5, в который через штуцер трубопровода 6 поступает атмосферное давление за бортом PH. Это же давление часто называют статическим давлением Pст, то есть давлением, которое имеет место в спокойной атмосфере на высоте расположения высотомера без учета дополнительного давления, возникающего из-за набегающего потока при движении ВС. Если на любой высоте поместить неподвижный обычный барометр, то он и покажет статическое давление.

Статическое давление поступает в трубопровод системы статического давления из приемника воздушного давления 7 (ПВД) или приемника статического давления.

ПВД предназначен для приема не только статического давления, но и полного давления. ПВД закрепляется снаружи фюзеляжа и представляет собой трубку, ориентированную по направлению полета. Отверстие, направленное навстречу набегающему потоку воздуха, предназначено для приема полного давления, которое в высотомере не используется, но необходимо для указателей скорости. Статическое же давление принимается боковыми отверстиями, которые расположены так, чтобы в них по-возможности не попадал набегающий поток.

На многих типах ВС статическое давление принимается отдельным приемником статического давления, который представляет собой цилиндрический штуцер, не выступающий за обшивку самолета. А полное давление на таких типах ВС принимается отдельно расположенным приемником полного давления (ППД).

Существует много типов барометрических высотомеров. Принцип их работы одинаков, различаются же они в основном устройством шкал. В двухстрелочных высотомерах по короткой стрелке отсчитываются тысячи метров (километры высоты), а по длинной – десятки и сотни метров. В однострелочных высотомерах – тысячи метров индицируются цифрами в специальном окошке (рис. 6.8). Возможны и другие варианты.

Кроме стрелок, показывающих высоту, на высотомере обязательно имеется небольшая шкала и связанная с ней кремальера установки давления P0, то есть давления, от уровня изобарической поверхности которого отсчитывается высота.

Высотомеры могут различаться и единицами измерения высоты – метры или, как принято за рубежом, футы (в этом случае их называют футомерами). Шкала установки давлений также может быть оцифрована в миллиметрах ртутного столба, гектопаскалях (миллибарах) или дюймах ртутного столба (в США).

Рис. 6.8. Внешний вид барометрических высотомеров

Рис. 6.9. Устройство двухстрелочного высотомера

Очевидно, что на самом деле высотомер, как и обычный барометр, измеряет атмосферное давление на высоте полета. Но шкала отградуирована не в единицах давления, а в единицах высоты, то есть каждому измеренному давлению поставлена в соответствие какая-то высота, которую и показывают стрелки. Ключевым моментом в понимании работы высотомера является то, что при градуировке высотомера связь между измеренным давлением и индицируемой высотой заложена такая же, какая существует между этими величинами в стандартной атмосфере. Как говорят, высотомер отградуирован по стандартной атмосфере, то есть в соответствии с формулой (6.5).

Допустим, что на шкале давлений установлено P0 =760 мм рт.ст. В этом случае по сути высотомер превращается в механизированную таблицу стандартной атмосферы (см. табл. 6.1). Любому конкретному измеренному давлению соответствует вполне определенная высота, показываемая прибором, а именно та высота, на которой в стандартной атмосфере давление равно измеренному. То есть, если, например, расширение анероидной коробки соответствует давлению 330 мм рт.ст., то стрелки высотомера покажут высоту 6500 м (см. табл. 6.1). А если измерено давление 760 мм рт.ст., то стрелки покажут Н=0.

Эта связь между давлением и высотой однозначна и не зависит ни от фактической (геометрической) высоты самолета над уровнем моря или аэродрома, ни от температуры или характера ее изменения с высотой.

Понятно, что в реальной атмосфере зависимость давления от высоты вовсе не такая и каждый раз разная. Поэтому показания барометрического высотомера (барометрическая высота) вовсе не соответствует фактическому расстоянию до ВС от уровня начала отсчета. Барометрическая высота – это вообще не высота, то есть не расстояние от одного уровня до другого.

Барометрическая высота – показания идеального барометрического высотомера, отградуированного по стандартной атмосфере. Или иначе – это высота в стандартной атмосфере, соответствующая измеренному значению давления.

На шкале давлений высотомера может быть установлено не обязательно значение 760 мм рт.ст., но и любое другое значение P0, лежащее в пределах шкалы давления (например, от 650 до 790 мм рт.ст.). Конструктивно высотомер устроен таким образом, что при вращении кремальеры установки давления весь механизм вместе с анероидной коробкой и зубчатыми колесами поворачивается на определенный угол. При этом не только меняется установленное на шкале давление, но и перемещаются стрелки высотомера (примерно на 11 м при изменении давления на 1 мм рт.ст.). Эту операцию можно интерпретировать просто как смещение шкалы отсчета высот. Форма кривой зависимости давления от высоты осталась той же, но шкала высот сместилась так, что по ней нулевое значение высоты соответствует установленному давлению (рис. 6.10).

Рис. 6.10. Установка давления

Таким образом, высотомер будет показывать нулевое значение высоты, если атмосферное давление в точке его нахождения равно давлению, установленному на шкале давлений.

Поэтому можно приближенно считать, что барометрический высотомер показывает высоту относительно уровня изобарической поверхности с тем значением давления, которое установлено на высотомере. Точным это утверждение будет только в стандартной атмосфере, а во всех остальных случаях показания высотомера, конечно, не будут совпадать с фактической (геометрической) высотой. И расхождение (методическая температурная погрешность) будет тем больше, чем сильнее фактическая температура отличается от стандартной.

Пилот, устанавливая давление, сам выбирает уровень, от которого высотомер будет показывать высоту.

Рис. 6.11. Изменение установленного давления и высоты

Когда пилот в полете выдерживает по высотомеру постоянную барометрическую высоту, это вовсе не значит, что ВС летит на постоянной высоте в геометрическом смысле этого слова. Это означает, что ВС летит так, чтобы статическое давление, то есть давление на высоте, сохранялось постоянным. Ведь именно его на самом деле измеряет высотомер. Следовательно, ВС летит по изобарической поверхности, повторяя все ее изгибы в реальной атмосфере. При этом нетрудно определить и численное значение давления на этой изобарической поверхности, то есть давление за бортом. Если на высотомере установлено давление 760 мм рт.ст., а высотомер показывает высоту, например, 3000 м, то по таблице стандартной атмосферы, по которой и отградуирован высотомер, можно посмотреть соответствующее этой высоте давление. В данном примере 525, 7 мм рт.ст.
