В принципе, путем установки давления на шкале барометрического высотомера пилот может сам выбрать уровень, от которого он желает отсчитывать высоту. Но с точки зрения безопасности полетов необходимо, чтобы высоты всех ВС, выполняющих полеты в определенном районе или диапазоне высот, отсчитывались от одного и того же уровня. Поэтому авиационные нормативные документы строго устанавливают, в каких случаях какой уровень начала отсчета высоты следует использовать.

Барометрический высотомер показывает высоту относительно уровня той изобарической поверхности, давление на которой установлено на высотомере. В гражданской авиации высоты отсчитываются от изобарических поверхностей, соответствующих следующим видам давления.

1. Стандартное давлени (QNE) P= 760 мм рт.ст. (1013, 2 гПа). Это давление используется в полетах по маршруту на высотах выше так называемой высоты перехода. Стандартное давление – это постоянное число, численно соответствующее давлению на уровне моря в стандартной атмосфере

2. Давление аэродрома P_аэр (QFE). В Российской Федерации используется при взлете и посадке ВС. Давление на каждом аэродроме зависит от превышения аэродрома над уровнем моря, а также от текущих метеоусловий (погоды), поэтому оно каждый день и каждый час разное. Перед вылетом экипаж узнает давление аэродрома во время предполетной подготовки, а перед заходом на посадку его сообщает экипажу диспетчер по управлению воздушным движением.

Но аэродром занимает определенную территорию, в пределах которой из-за различия уровня рельефа в разных точках давление несколько различается. В большинстве случаев под давлением аэродрома понимается давление на уровне порога той взлетно-посадочной полосы (ВПП), с которой самолет взлетает или на которую садится. Порогом же ВПП называется начало той ее части, которая может быть использована для посадки ВС. Как правило, это начало искусственного покрытия ВПП (бетона).

Буква Q в обозначении QFE при назначении данного кода была взята из слова request (запрашивать), а буквы FE произошли от слов field elevation (превышение летного поля).

3. Приведенное минимальное давление P_{прив.мин}. Это давление не имеет трехбуквенного обозначения, поскольку в международной практике не используется. В Российской Федерации по приведенному минимальному давлению выполняются полеты по правилам визуальных полетов (ПВП) ниже нижнего эшелона (то есть на малых высотах) при полете по маршруту или в районе авиационных работ. Как правило, такие полеты выполняет легкомоторная авиация.

Слово «приведенное» означает, что это не давление в какой-то точке на рельефе местности, а давление пересчитанное (приведенное) по барометрическим формулам к уровню моря. Если в какой-либо точке рельефа выкопать колодец до уровня моря и опустить туда барометр, то он покажет приведенное давление в данной точке местности. Таким образом, приведенное давление – это давление на уровне моря в данном географическом пункте. Конечно, оно определяется не экспериментально (с помощью колодца и барометра), а расчетным путем.

Приближенный расчет приведенного давления можно сделать и самостоятельно. Если в какой-либо точке на рельефе местности с высотой Н_рел известно давление P, то приведенное давление составит:

Поскольку рельеф местности обычно выше уровня моря, то давление на уровне моря больше, чем на высоте рельефа (рис. 6.13).

Данная формула является приближенной и дает правильный результат при высоте рельефа не более нескольких сотен метров. Ведь число 11 в ней – величина барической ступени на уровне моря, а на самом деле барическая ступень увеличивается с высотой. Разумеется, метеорологи приводят давление к уровню моря по более точным формулам, в том числе с учетом фактической температуры воздуха.

Для выполнения полета по маршруту или в районе авиационных работ ниже нижнего эшелона пилоты устанавливают наименьшее из приведенных давлений по маршруту (или району), то есть самое маленькое. Оно и называется минимальным приведенным давлением.

На рис. 6.14 показано несколько изогнутых изобарических поверхностей, пересекающих уровень моря в разных точках маршрута. В этих точках пересечения приведенное давление равно давлению на этих изобарических поверхностях. На данном рисунке минимальное приведенное давление составляет 750 мм рт.ст.

Рис. 6.14. Изобарические поверхности и минимальное приведенное давление

4. Давление аэродрома (или пункта), приведенное к уровню моря по стандартной атмосфере (QNH). Это давление используется в международной аэронавигации при взлете и посадке вместо QFE и при полете на малых высотах (ниже высоты перехода) вместо P_{прив.мин}.

Буквы NH в обозначении давления произошли от слов nil height (нулевая высота).

QNH − это давление, которое необходимо установить на находящемся на аэродроме высотомере, чтобы он показывал превышение (абсолютную высоту) аэродрома.

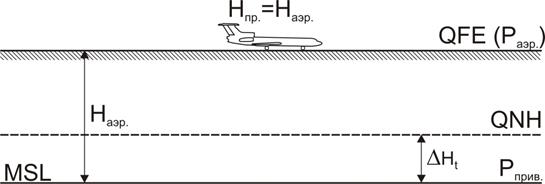

Рассмотрим это определение подробнее. Известно, что высотомер показывает высоту над уровнем той изобарической поверхности, давление которой на нем установлено. Поскольку, в соответствии с приведенным определением, высотомер должен показывать высоту аэродрома над уровнем моря (абсолютную высоту), то отсюда, казалось бы, следует, что на высотомере должно быть установлено давление на уровне моря, то есть приведенное давление аэродрома (рис. 6.15). Получается, что QNH это и есть приведенное давление?

На самом деле все обстоит не совсем так. Пусть самолет с высотомером стоит на аэродроме. Предположим, что мы каким-либо образом узнали приведенное давление аэродрома (давление под аэродромом на уровне моря) и установили его на высотомере. Если бы атмосфера была стандартной, то высотомер, конечно, показал бы правильную абсолютную высоту аэродрома над уровнем моря. Но в условиях нестандартной атмосферы у высотомера имеется методическая температурная погрешность. Если превышение аэродрома, например, Н_аэр =1000 м, то зимой, когда высотомер завышает высоту больше, он покажет, может быть, 1090 м. Следовательно, установленное на шкале Р_прив не является QNH, поскольку не соответствует его определению.

Но известно, что при вращении кремальеры установки давления, изменяется не только давление на шкале, но и высота, которую показывают стрелки высотомера. Следовательно, вращая кремальеру, можно установить стрелки на «правильную» высоту Н_аэр =1000 м. То давление, которое при этом окажется на шкале давлений и является QNH. Изобарическая поверхность этого давления отстоит от уровня моря на такое расстояние, на которое пришлось сместить стрелки высотомера, то есть на величину температурной погрешности. В приведенном примере на 90 м.

Таким образом, QNH − это такое установленное давление, при котором находящийся на аэродроме высотомер показывает абсолютную высоту без температурной погрешности, то есть правильно. Видимо, в связи с этим среди пилотов распространено мнение, что при установке QNH высотомер показывает абсолютную высоту, то есть высоту над уровнем моря.

Тем не менее, в международной практике высоту полета по давлению QNH принято называть словом altitude, то есть тем же словом, что и абсолютную высоту.

Разность между QNH и давлением на аэродроме QFE является постоянной для каждого аэродрома. Она не зависит ни от фактической температуры, ни от самого давления и численно равна превышению аэродрома Н_аэр, выраженному в единицах давления в соответствии со стандартной атмосферой. Эта разность публикуется в Сборниках аэронавигационной информации на карте захода на посадку и используется для перехода от QFE к QNH и обратно.
