Технология монтажа скрытых электропроводок

Скрытую прокладку проводов выполняют, соблюдая следующие требования: провода в тонкостенных перегородках до 80 мм или под слоем штукатурки прокладывают параллельно архитектурно-строительным линиям; между горизонтально проложенными проводами и плитами перекрытия расстояние не должно превышать 150 мм; в строительных конструкциях толщиной более 80 мм провода прокладывают по кратчайшим трассам. В помещениях кирпичных зданий, а также в крупноблочных зданиях с перегородками, изготовленными из плит небольших размеров, скрытые электропроводки плоскими проводами выполняют так: в кирпичных и шлакобетонных оштукатуренных стенах непосредственно под слоем штукатурки; в стенах из крупных бетонных блоков в швах между блоками, а отдельные участки в штробах; в гипсобетонных перегородках из отдельных плит в бороздах, в перекрытиях из сборных многопустотных плит в пустотах плит или в неметаллических трубах, уложенных поверх плит перекрытия в подготовке пола. К монтажу электропроводок приступают после окончания строительных работ и работ по укладке чистого пола. Технологические операции монтажа скрытых электропроводок выполняют в определенной последовательности. Сначала размечают трассу электропроводки, места установки ответвительных коробок под выключатели и штепсельные розетки, крюки под светильники. Разметку начинают с мест установки по проекту щитков, светильников, выключателей и штепсельных розеток. Далее размечают трассы прокладки проводов. Плоские провода в горизонтальном направлении прокладывают на расстоянии 100—мм от потолка или 50—мм от балки или карниза. Провода можно укладывать в щели между перегородкой и перекрытием или балкой. Линии к штепсельным розеткам прокладывают на высоте их установки (800 или 300 мм от пола) или в углу между перегородкой и верхом плиты перекрытий. Спуски и подъемы к выключателям, светильникам выполняют вертикально. Разметку мест установки светильников выполняют аналогично разметке открытых проводок плоскими проводами.

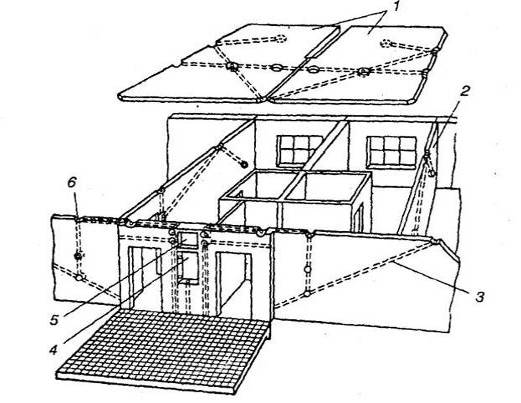

Рис. 1.4.1. Пример выполнения электропроводок в каналах крупноблочных административного здания. Отверстия в бетоне и кирпиче делают электро- и пневмоинструментом.

В гипсобетонных перегородках и кирпичных стенах борозды изготовляют механизмом МВБ-2МУ1. Пробивные работы по кирпичу и бетону выполняют пневматическими рубильными молотками, а сверления под ответвительные коробки, штепсельные розетки и выключатели —коронками КГС. Далее провода вводят в коробки, делают соединения, ответвления и изолируют их концы. При прокладке проводов и кабелей в каналах сборных строительных конструкций разметку трасс и мест установки приборов производить не требуется. Перед затягиванием проводов калибром проверяют пригодность каналов. Диаметр калибра должен быть не менее 0, 9 проектного диаметра канала. При этом особое внимание обращают на наличие натеков и острых граней в местах сопряжения строительных элементов здания. Затем проверяют состояние соединительных ниш соседних стеновых панелей. Нишу выполняют полукруглой формы радиусом 70 мм, гнезда для электроустановочных изделий —с конусностью диаметрами 72—мм при установке без коробок и 85 мм —с коробками. Затягивание проводов в каналы производят от прибора к коробкам и нишам. Усилие затягивания не должно превышать 20 Н на 1 мм2 суммарного сечения жил. При диаметре канала 20 мм можно затягивать до пяти проводов, при 25 мм — до восьми проводов сечением до 2, 5 мм2. При ограниченном числе проводов и небольшой длине прямых каналов затягивание производят вручную, при большом числе —стальной проволокой, предварительно затянутой в канал, или приспособлением.

Пример выполнения электропроводок в каналах показан на рис. 1.4.1.
