Передняя тормозная система






1. ---
2. ---
3. Подшипник передней ступицы (44300-SMG-G01)
4. Ступица (44600-SMG-G00 / 44600-SNA-A00)
5. Тормозные колодки передние (45022-SMG-E01)
6. Тормозной диск передний (45251-SMG-G10)
7. Защита (45255-SMG-E00 / 45255-SMG-E50)
8. ---
9. Болт, монтажная арматура суппорта (12*21) (90107-SM4-000)
10. Болт, колесо (90113-SA0-006 / 90113-SA0-025)
11. Стопорное кольцо, специальное внутреннее 78мм (90681-SNA-000)
12. Винт, плоская деталь 6*14 (93600-06014-0H)
13. Винт-шайба 5*12 (93892-05012-08)
14. Суппорт (TRW54MM) (01463-SMG-E00)
15. Часть суппорта (45012-SMG-E01)
16. ---
17. Кронштейн, компонент суппорта (45014-SMG-E01)
18. Суппорт в сборе правый (45018-SMG-E01)
19. Суппорт в сборе левый (45019-SMG-E01)
20. Поршень (45216-SMG-E01)
21. Прокладка (45225-SMG-E01)
22. Самоклеющаяся пленка (45226-SMG-E01)
23. Болт (45240-SMG-E01)
24. Винт, штуцер прокладки (45352-SMG-E01)
25. Колпачок (45353-SN7-G41)

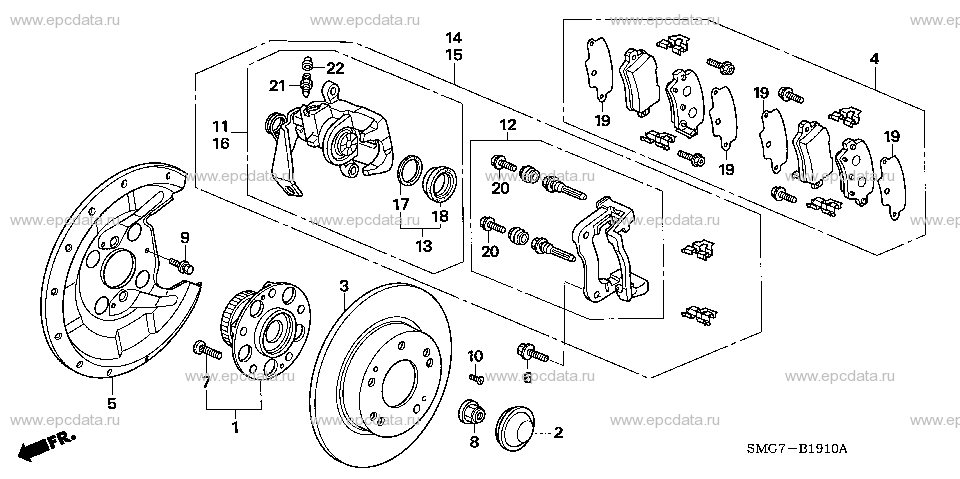

ЗАДНЯЯ ТОРМОЗНАЯ СИСТЕМА

1. Подшипник задней ступицы (42200-SMG-G51)
2. Колпачок, блок ступицы (42326-SLJ-000)
3. Тормозной диск задний (42510-SMG-E20)
4. Тормозные колодки задние (43022-SMG-E01)
5. Защита (43253-SMG-E01 / 43253-SMG-E51)
6. Болт, фланец 10*30 (90103-SV4-013)
7. Шпилька крепления колеса (90113-SA0-006 / 90113-SA0-025)
8. Гайка (90305-S30-003)
9. Болт-шайба, 6*12 (93404-06012-08)
10. Винт 6*14 (93600-06014-0H)
11. Задний суппорт (43012-SMG-E02)
12. Скоба суппорта (43014-SMG-E01)
13. Ремкомплект суппорта (43017-SMG-E01)
14. Суппорт в сборе (43018-SMG-E02)
15. ---
16. ---
17. Прокладка (43209-SMG-E01)
18. Пыльник (43214-SMG-E01)
19. Колодки тормозные задние (43224-SMG-E01)
20. Болт-направляющая (43249-SMG-E01)
21. Винт, штуцер прокачки (45352-SMG-E01)
22. Колпачок, воздухоотводчик (45353-SN7-G41)

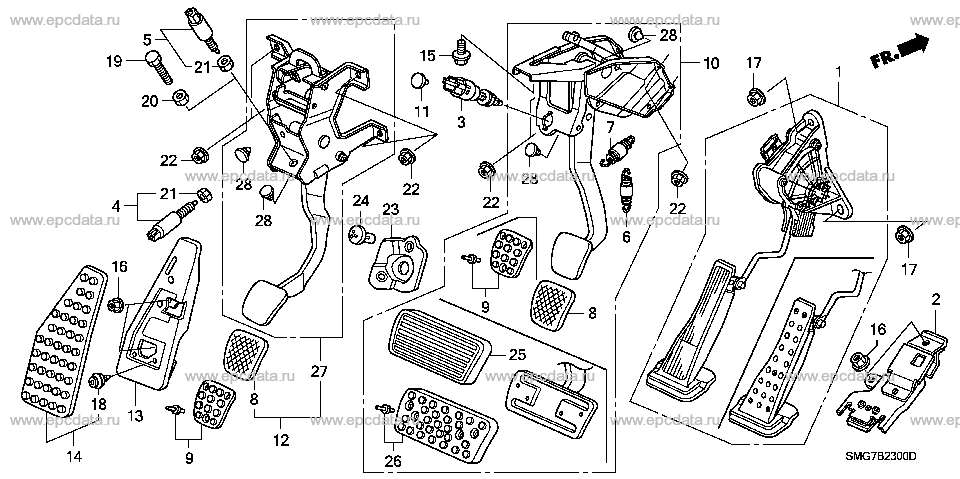

ПЕДАЛИ

1. Педаль газа в сборе (17800-SMG-P01)
2. Заглушка (17818-SMG-G01)
3. Выключатель в сборе, стоп и круиз-контроль (36750-SDA-A02 / 36750-SMA-003)
4. ---
5. ---
6. Пружина, рычаг возврата (46530-SMG-G01)
7. Пружина, рычаг возврата (46540-SMG-G01)
8. ---
9. ---
10. Педаль тормоза в сборе (46600-SMG-P83)
11. ---
12. ---
13. Кронштейн подставки для ног (46991-SMG-G00)
14. Подставка для ног (46992-SMG-P01)
15. Болт, фланец 8*23 (90104-SFE-003)
16. Гайка с зубчатой поверхностью, 6мм (90301-SP0-003)
17. Гайка с зубчатой поверхностью, 8мм (90361-S3C-003)
18. Фиксатор (клипса) (91560-S6A-003)
19. ---
20. ---
21. ---
22. Гайка, фланец, 8мм (94050-08080)
23. ---
24. ---
25. ---
26. Педаль тормоза (робот) (46545-SMG-P82)
27. ---
28. Прокладка, стопор педали (46505-SMG-E01)
