Воздушные патрубки






Клапан в сборе, регулирование давления (17130-PND-A01)
2. Патрубок клапана регулирования давления (17131-RNA-A00)
3. Компонент вентиляционного патрубка, сапун (17137-RNA-A00)
4. Вентиляционный патрубок (17153-RNA-A00)
5. Хомут, патрубок (D20) (91405-RGA-003)
6. Хомут, патрубок (D17) (91405-679-004)
7. Шайба, сливная пробка 14мм (94109-14000)
8. Хомут, патрубок (D112.5) (95002-41250-04)



ВОДЯНОЙ НАСОС

Набор клапанов, EGR (18011-RNA-A00)
2. Прокладка, клапан рециркуляции отработавших газов (18715-PB2-000)
3. Компонент водяного насоса (19200-RNA-A01)
4. Уплотнение, водяной насос (19222-RNA-A00)
5. Ролик, водяной насос (19224-RNA-A01)
6. Термостат в сборе (19301-RNA-305 / 19301-RNA-306)
7. Резиновая деталь, крепление термостата (19305-PLC-A00)
8. Крышка, термостат (19311-RNA-A00)
9. Компонент крышки, выход воды (19315-RNA-A01)
10. Термостат (19320-RNA-A00)
11. Прокладка, кожух термостата (19322-RNA-A01)
12. Нагреватель, покрытие (19425-RNA-A00)
13. Прокладка, выход обогревателя (19426-RNA-A01)
14. Труба в сборе, соединительная (19505-RNA-A00)
15. Деталь крепления, электропроводка датчика (36536-RNA-A00)
16. Датчик температуры воды в сборе (37870-PLC-004)
17. Болт специальный 8*87 (90010-RNA-A00)
18. Болт специальный 6*12 (90013-PCX-000)
19. Болт специальный 6*29.5 (90014-RNA-A00)
20. Болт уплотнительный 16мм (90015-RNA-A00)
21. Шайба, уплотнение 16мм (90401-RNA-A00)
22. Уплотнительное кольцо 9.5*1.9 (91307-PLC-004)
23. Уплотнительное кольцо 31.2*4.1 (91314-PH7-003)
24. Болт, шпилька 8*22 (92900-08022-0B)
25. Гайка, фланец 8мм (94050-08080)
26. Болт, фланец 6*12 (95701-06012-08)
27. Болт, фланец 6*22 (95701-06022-08)
28. Болт, фланец 6*25 (95701-06025-08)

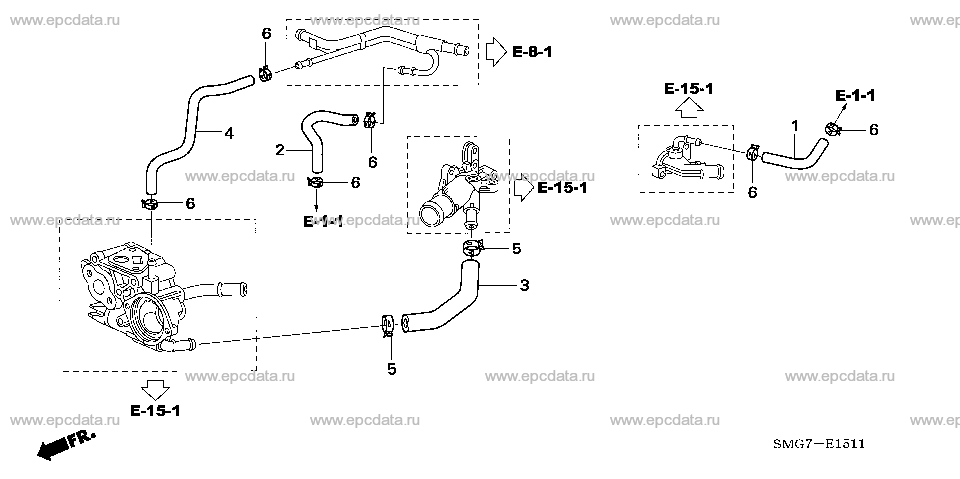

ВОДЯНЫЕ ШЛАНГИ

1. Шланг (вход) (19506-RNA-A01)
2. Шланг (выход) (19507-RNA-A01)
3. Шланг, байпас (19508-RNA-A01)
4. Шланг, устройство (19509-RNA-A01)
5. Фиксатор, шланг 18.7мм (19512-PK2-003)
6. Хомут, патрубок (D12.5) (95002-41250-04)



ВПУСК

Клипса крепления (16725-PNA-003)
2. Впускной коллектор (17100-RNA-A00)
3. Крышка, перепускной клапан (17101-RNA-A00)
4. Прокладка коллектора (17102-RNA-A01)
5. Сальник/уплотнение в перепускной клапан (17103-RNA-A01)
6. Прокладка корпуса впускного коллектора (17104-RNA-A01)
7. Прокладка впускного коллектора (17105-RNA-A01)
8. Прокладка впускного коллектора (17106-RNA-A01)
9. Прокладка впускного коллектора (17107-RNA-A01)
10. Элемент жесткости, впускной коллектор (17113-RNA-A00)
11. Пластина, фланец дроссельной заслонки (17116-RNA-A00)
12. Деталь крепления в сборе, впускной коллектор (17132-RSA-G00)
13. Привод в сборе, перепускной клапан (17150-RNA-A01)
14. Уплотнение, привод перепускного клапана (17153-RCA-A01)
15. Клапан в сборе, байпас (17210-RNA-A01)
16. Резиновая деталь, крепление впускного коллектора (17213-RNA-A00)
17. Воротниковая втулка, воздухоочиститель (17216-PE2-000)
18. Датчик в сборе, давление в коллекторе (37830-RNA-A01)
19. Уплотнительное кольцо (37835-PGK-A01)
20. Болт-шайба специальный 6*30 (90001-PGM-000)
21. Болт-шайба 5*20 (93403-05020-08)
22. Гайка, фланец 8мм (94050-08080)
23. Болт, фланец 6*12 (95701-06012-08)
24. Болт, фланец 6*18 (95701-06018-08)
25. Болт, фланец 6*20 (95701-08020-08)
26. Болт, фланец 8*35 (95701-08035-08)
27. Болт с гнездовой головкой 6*20 (96600-06020-08)
28. Кольцо уплотнительное (17108-RNA-A01)
