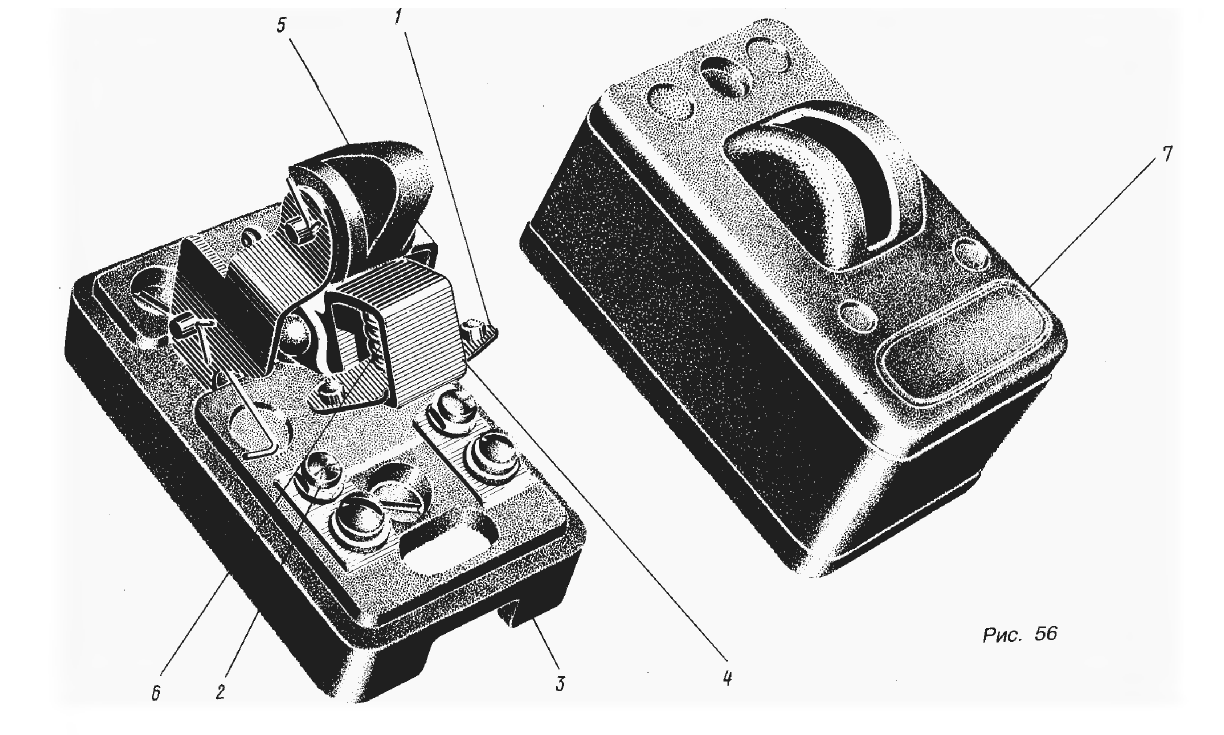

Выключатель ВУ22-4Б2УЗ

Рис. 1.1 (Кат. 2ТД.61 0.021)

1 – мостик контактный (5ТД.553.057) – 1 шт. – 0, 007 кг

2 – болт контактный (5ТД.568.034) – 2 шт. – 0, 007х2

3 – основание (8ТД. 024. 180-2) – 1 шт. – 0, 074 кг

4 – скоба (8ТД. 140.809) – 1 шт. – 0, 026 кг

5 – рукоятка (8ТД.253.106-1) – 1 шт. – 0, 007 кг

6 – пружина (8ТД.281.424) – 1 шт. – 0, 0003 кг

7 – крышка (8ТД.31 5.01 6-1) – 1 шт. – 0, 063 кг

Выключатель конечный НВ-701АУ2

Рис. 1.1 (Кат. 2ТД.623.003)

1 – табличка (8ТД.860403) – 1 шт. – 0, 003 кг

2 – крышка (8ТД.31 31 18-01) -1 шт. – 0, 3 кг

3 – педаль (8ТД.252037) – 1 шт. – 0, 4 кг

4 – болт (8ТД.925.046-1) – 1 шт. – 0, 02 кг

5 – барабан кулачковый (5ТД.237.662) – 1 шт. – 0, 44 кг

6 – прокладка (8ТД.371.186) – 1 шт. – 0, 017 кг

7 – блок элементов (6ТД.687.191Сп) – 1 шт. – 0, 27 кг

8 – фиксатор (5ТД.271.059СП) – 1 шт. – 0, 12 кг

9 – пружина (8ТД.281.403) – 1 шт. – 0, 025 кг

10 – фланец (5ТД. 180.026, 27) – 2 шт. – 0, 03 кг

11 – корпус (5ТД.ООЗ. 136-1) – 1 шт. – 0, 57 кг

Клапан срывной

(1/5)

Рис. 1.1 Модель 363-2 (Кат. 363.000-2 СБ)

1 – шплинт 1, 6 х 10-05 ГОСТ 397-79

2 – ось (86.26) – 0, 009 кг

3 – заслонка (86.28) – 0, 01 кг

4 – пружина (86.29) – 0, 003 кг

Клапан срывной

(2/5)

Рис. 1.2

1 - Шпилька М10-6д х 25.36.10.05 СТП 10-215-82 – 2 шт.

2 – корпус (363.008) – 4, 2 кг

3 – Шайба 10.65Г.05 ГОСТ 6402-70

4 – фиксатор (270.372) – 0, 01 кг

5 - Штифт 23 х 7 СТП 10-217-84

6 - Шпилька М10-6дх 25.36.10.05 СТП 10-215-82

7 – седло (363.009) – 0, 13 кг

8 – втулка (363.011) – 0, 03 кг

9 – уплотнение (325.112) – 0, 002 кг

10 - Шпилька Шб-бц х 40.36А.05 ГОСТ 22034-76

11 - Винт регулирующий (363.003) – 0, 32 кг
