Тормозной воздухораспределитель. Тормозной воздухораспределитель

(4/17)

Рис. 1.4

1 – корпус (337.301-3) – 14, 2 кг

2 - Шайба 6Л.65Г.05 ГОСТ 6402-70 – 4 шт.

3 - Шпилька М6-6р х 16.36А.05 ГОСТ 22034-76 – 4 шт.

4 - Гайка 2М6-6Н.5.05. ГОСТ 5915-70 – 4 шт.

5 – крышка (337.307) – 0, 14 кг

6 – фиксатор (270.372) – 0, 01 кг

7 - Шпилька М10-6д х 40.36.10.05 СТП 10-215-82 – 4 шт.

8 – ниппель (270.706-1) – 0, 004 кг

Тормозной воздухораспределитель

(5/17)

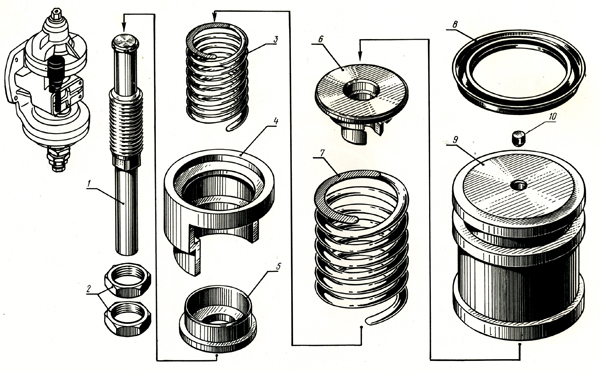

Рис. 1.5

1 – толкатель (337.375) – 0, 1 кг

2 – гайка (337.393) – 2 шт. – 0, 01 кг

3 – пружина (75М.05.124) – 0, 09 кг

4 – упорка (337.401) – 0, 15 кг

5 – шайба упорная (337.376) – 0, 03 кг

6 - упорка (337.385) – 0, 2 кг

7 – пружина (337.389) – 0, 2 кг

8 – манжета воздухораспределителя (337.407) – 0, 001 кг

9 – стакан (337.363) – 0, 17 кг

10 – упор (337.313) – 0, 003 кг

Тормозной воздухораспределитель

(6/17)

Рис. 1.6

1 – втулка (337.415) – 0, 26 кг

2 – поршень (337.417) – 0, 2 кг

3 – гайка регулировочная (337.405-1) – 0, 24 кг

4 – втулка (337.362) – 0, 23 кг

5 – манжета воздухораспределителя (270.377) – 0, 004 кг

6 - манжета воздухораспределителя (305.156) – 0, 002 кг

Тормозной воздухораспределитель

(7/17)

Рис. 1.7

1 – диафрагма большая (337.406-1) – 0, 04 кг

2 – гйка –диск диафрагмы (337.409) – 0, 1 кг

3 – крышка нижняя (337.378-1) – 0, 9 кг

4 – шток (337.396) – 0, 02 кг

5 - манжета воздухораспределителя (337.321) – 0, 002 кг

6 – втулка направляющая (337.361) – 0, 005 кг

7 - Штифт 2, 5x14 СТП 10-217-84

8 – штуцер (337.398) – 0, 13 кг

9 – шайба зажимная (337.410) – 0, 07 кг

10 – пружина (337.370) – 0, 002 кг

11 – гнездо (270.541) – 1 шт. – 0, 01 кг

12 – клапан (270.092 СБ) – 1 шт. – 0, 01 кг

13 – уплотнение клапана (270.311) – 0, 0002 кг
