  • Клапан срывной






    (3/5)

    Рис. 1.3



    1 - Гайка 2М10-6Н.5.05 ГОСТ 5915-70

    2 - Шайба 10.65Г.05 ГОСТ 6402-70

    3 - Шплинт 2 х 16-05 ГОСТ 397-79

    4 - Гайка М8-64.5.019 ГОСТ 5918-73

    5 – ручка (363.014) – 0, 03 кг

    6 – крышка (363.012) – 0, 56 кг

    7 – пружина (270.714) – 0.003 кг

    8 – пружина (363.004) – 0, 02 кг

    9 – стакан (363.002) – 0, 24 кг

    10 – фиксатор (363.013) – 0, 08 кг

    11 – пружина (337.331) – 0, 24 кг





    Клапан срывной

    (4/5)

    Рис. 1.4



    1 – скоба (363.006) – 0, 38 кг

    2 - Болт М10-6я х 30.36.05 ГОСТ 7798-70

    3 - Шайба 10.65Г.05 ГОСТ 6402-70

    4 – шайба (363.007) – 0, 05 кг

    5 – эксцентрик (363.005) – 1, 29 кг

    6 – шайба (363.007) – 0, 05 кг

    7 - Шайба 10.65Г.05 ГОСТ 6402-70

    8 - Болт М10-вц х 30.36.05 ГОСТ 7798-70



    Клапан срывной

    (5/5)

    Рис. 1.5



    1 – пружина (363.018) – 0, 024 кг

    2 – толкатель (363.017) – 0, 07 кг

    3 - Гайка М10-6Н.04.019 ГОСТ 2529-70

    4 – крышка (363.001) – 1, 6 кг

    5 - Гайка 2М10-6Н.5.05 ГОСТ 5915-70 – 4 шт.

    6 – манжета (1-45-2) – 0, 004 кг

    7 – поршень (363.015) – 0, 24 кг

    8 – прокладка (365.140) – 0, 004 кг

    9 – упорка (363.016) – 0, 02 кг

    10 – шайба (363.019) – 0, 001 кг





    Электропневматический клапан автостопа

    (1/9)

    Рис. 1.1 Модель 481-2 (Кат. 481.000-2) Вес в сборе- 12 кг

    Электропневматический клапан автостопа

    (2/9)

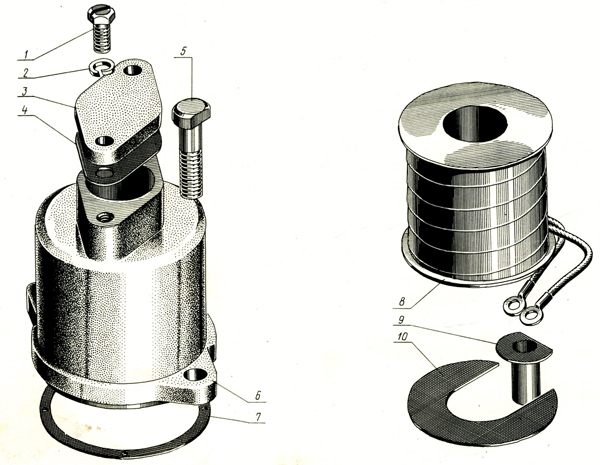

    Рис. 1.2



    1 – болт (305.308) – 2 шт. – 0, 01 кг

    2 - шайба 8.65Г.05 ГОСТ 6402-70 – 2 шт.

    3 – крышка (481.014-1) – 1 шт. – 0, 06 кг

    4 – прокладка (150.03.104) – 1 шт. – 0, 02 кг

    5 - болт М10 х 45.58.05 ТУ 14-4-268-73 – 2 шт.

    6 – корпус электромагнита (481.011) – 1 шт. – 1, 15 кг

    7 – прокладка (150.02.065) – 2 шт. – 0, 002 кг

    8 – катушка электромагнита (481.170 СБ) – 1 шт. – 0, 8 кг

    9 – втулка предохранительная (481.029) – 1 шт. – 0, 004 кг

    10 – прокладка (481.028) – 2 шт. – 0, 001 кг
