Оборудование свайного водомерного поста

На участке водпоста свайного типа разбивается геодезический створ. Место для створа должно соответствовать следующим требованиям:

– русло, по возможности, должно быть прямолинейным, без резких изменений глубин, без островов и отмелей;

– откосы берегов, по возможности, должны иметь уклоны 1: 5 – 1: 2;

– створ должен быть расположен вне заводей и обратных течений;

– пойма, по возможности, должна иметь наименьшую ширину, без проток и озер, с наименьшим количеством растительности;

– русло и поймы в зоне створа не должны быть подвержены размыву;

– откосы берегов не должны быть подвержены ударам льдин и бревен.

На местности створ трассируется теодолитом и закрепляется постоянными вехами по две на каждом берегу. По ходу створа на местности закрепляются геодезические марки (см. рис. 3.2). Расстояние между ними может быть различным, но превышение одной марки над другой не должно быть более 0.5 м. Самая верхняя марка должна располагаться на 0.5 м выше наиболее высокого паводкового уровня, самая нижняя на 0.5 м ниже самого низкого меженного уровня. Поскольку марки располагаются в зоне воздействия паводков, отметки их постоянно контролируются. Отметка на геодезические марки передается со специального

репера расположенного вне зоны подтопления. Замеры уровней воды производятся с точностью до 1 см, установкой геодезической рейки на соответствующую марку (рис. 3.4). Количество замеров от 2 до 24 замеров в сутки. Условная горизонтальная плоскость сравнения, принимаемая за нуль отсчета при измерении уровней воды, называется нулем графика водомерного поста. За нуль графика может быть принята отметка нижней

Рис.3.4. Схема свайного водомерного поста

марки. Закрепление геодезических марок на постоянных водпостах производится при помощи свай, которые забиваются или завинчиваются ниже глубины промерзания. Сваи не должны возвышаться над поверхностью земли более 25 см.

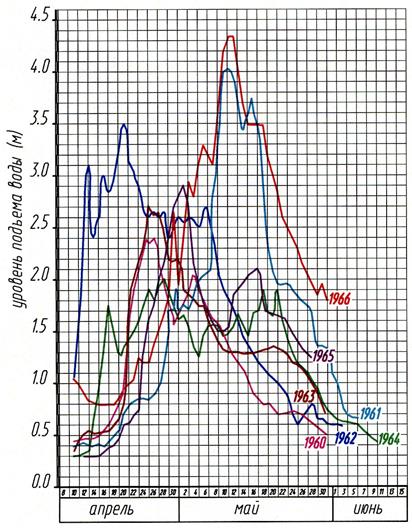

Поскольку отметка каждой геодезической марки (A, B, C, D и т.д. см. рис. 3.4) перед началом паводка контроли-руется и привязана к общей сети абсолютных высотных отметок, то определить отметку уровня воды можно путем установки водомерной рейки на геодезическую марку Ñ УВ = Ñ D + h (м), где h – отсчет положения УВ по рейке. По результатам наблюдений на водомерных постах строятся водомерные графики (рис. 3.3), которые публикуются в Гидрологических ежегодниках. Данные о полученных водных режимах рек публикуются в Гидрологических ежегодниках, начиная с 1936 г.   Рис.3.5. Водомерные графики весен- него паводка реки Оять за период с апреля по июнь 1960-65 гг. на водомерном посту пос. Винницы
