3. Допуски формы и расположения (суммар­ные).

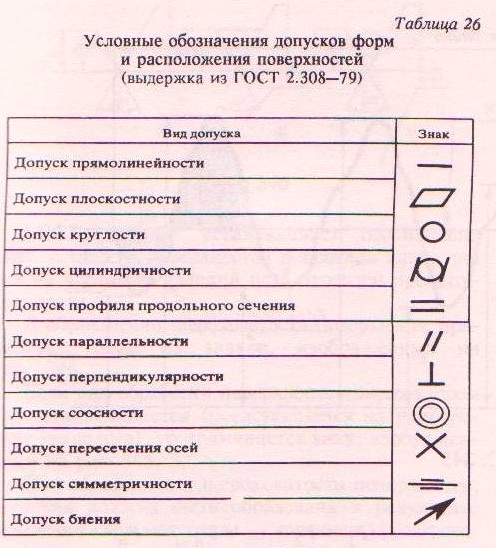

Данные о допусках формы и расположения поверхностей указывают на чертежах в прямоу­гольной рамке, разделенной на две или три части (рис. 344, а и б), в которых помещают: в первой – знак допуска (по табл. 26); во второй – число­вое значение допуска (величину допуска) в мил­лиметрах; в третьей – буквенное обозначение базы – поверхности, с которой связан допуск рас­положения. Эта поверхность (база) на чертеже обозначается буквой, проставленной в рам­ке (рис. 344, в).

Рамки вычерчивают сплошными тонкими лини­ями. Высота цифр, букв и знаков, вписываемых в

рамки, должна равняться высоте цифр размерных чисел чертежа.

Пример условного обозначения на чертеже допуска формы (в данном случае круглости конуса) представлен на рис. 344, а. На рис. 344, б изображено оформление того же черте­жа в случае указания допусков в технических требованиях надписью: " Некруглость конуса не более 0, 01 мм."

На рис. 344, в показано условное изображение допуска параллельности двух поверхностей.

Рис. 344, г показывает оформление чертежа при условии, что допуск расположения поверхнос­тей указан в технических требованиях надписью: " Допуск параллельности поверхности А относи­тельно поверхности Б – 0, 1 мм".
