  • Диметрическая проекция






    Вдиметрической проекции ось z – вертикаль­ная; ось х расположена под углом 7° 10', а ось у –












    две секущие плоскости по осям х и у (рис. 145, б).

    Удаляют часть изображаемого предмета (рис. 145, в), после чего штрихуют сечения и обводят

    изображение сплошными толстыми линиями (рис. 145, г).

    В т о р о й способ построения разреза изображении деталей в аксонометрической проекции показан на рис. 146, а. Сначала строят аксонометрические проекции фигур сечения, а затем дочерчивают части изображения предмета, расположенные за секущими плоскостями (рис. 146, б).

    Второй способ упрощает построение, освобождает чертеж от лишних линий.

    Линии штриховки сечений в аксонометрических проекциях наносят, как показано на рис. 147, а, параллельно диагоналям проекций квадратов, которыележат в плоскостях проекций и стороны которых параллельны аксонометрическим осям.


    под углом 41º 25' к горизонтальной прямой (см. рис. 136, в и г).

    Коэффициенты искажения по осям х и z равны 0, 94, а по оси у – 0, 47, но обычно отрезки пря­мых по осям х и у откладывают без искажения, а по оси у коэффициент искажения берут 0, 5.

    Все отрезки прямых линий предмета, которые были параллельны осям х, у и z на комплексном чертеже, останутся параллельными соответствую­щим осям в диметрической проекции.

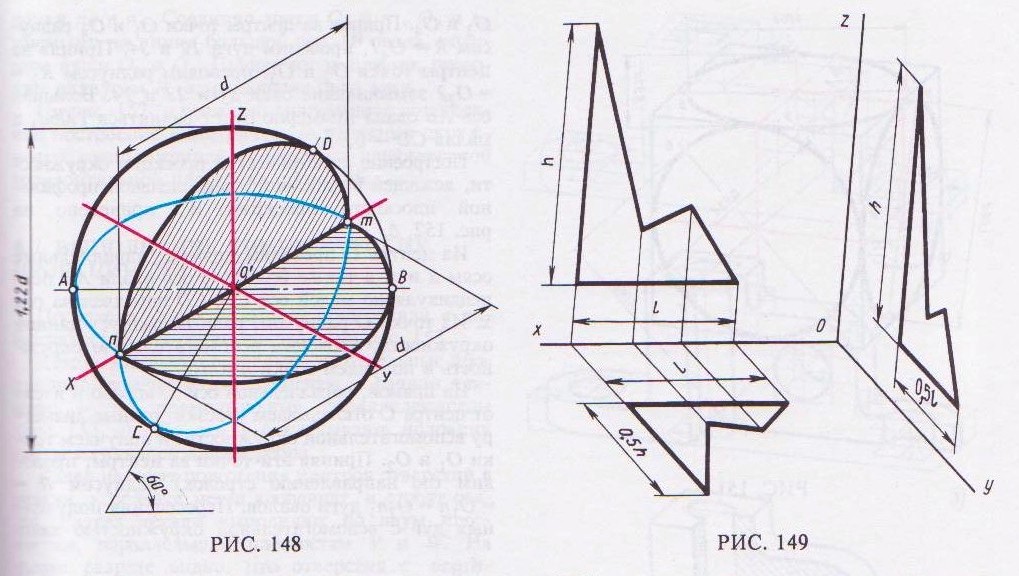

    Положение плоскости фигуры относительно осей диметрической проекции может быть различ­ным. На рис. 149 показано, как изменяется изо­бражение фигуры в диметрии в зависимости от того, на какой из плоскостей проекций располо­жена фигура. Это изменение вызывается тем об­стоятельством, что при построении вершин много­угольника их координаты по оси у в диметричес­кой проекции сокращаются вдвое против действи-






















    тельной величины. Например, высота h фигуры, распоженной в плоскости Н, и длина l фигуры, расположенной в плоскости W, уменьшаются в два раза.

    В диметрической проекции изображения геометрических тел строят так же, как в изометри­ческой, с учетом коэффициента искажения по

    оси у.

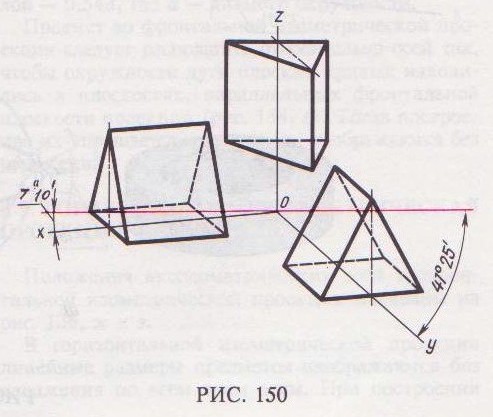

    На рис. 150 показано изображение треугольной призмы в диметрической проекции. Если ребра призмы параллельны оси х или z, то размер их высоты не меняется, но искажается форма основа­ния. При расположении ребер параллельно оси у шжзащается вдвое их высота.


    Разберем упрощенное построение диметричес­кой проекции окружности, расположенной параллельно фронтальной плоскости проекций (рис. 152, а).

    Через точку О проводим оси, параллельные осям х и z. Из центра О радиусом, равным радиу­су данной окружности, проводим вспомогательную окружность, которая пересекается с осями х и z в точках 1, 2, 3, 4.

    Из точек 1 и 3 (по направлению стрелок) про­водим горизонтальные линии до пересечения с осями АВ и CD овала и получаем точки O1, О2,
