Синусоида
|
|

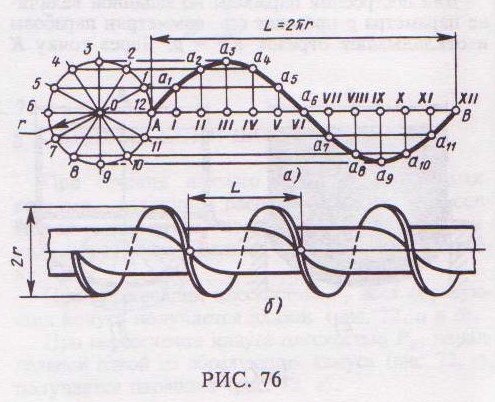

Синусоида – плоская кривая, графически изображающая изменение синуса в зависимости от изменения угла (рис. 76, а).
Величина L называется длиной волны синусоиды, L = π D.
Для построения синусоиды проводят горизонтальную ось и на ней откладывают заданную длину волны АВ (рис. 76, а). Отрезок АВ делят на несколько равных частей, например на 12. Слева вычерчивают окружность, радиус которой равен величине амплитуды, и делят ее также на 12 равных частей; точки деления нумеруют и через них проводят горизонтальные прямые. Из точек деления отрезка АВ восставляют перпендикуляры к оси синусоиды и на их пересечении с горизонтальными прямыми находят точки синусоиды.
Полученные точки синусоиды а 1, а 2, а 3 … соединяют по лекалу кривой.
| При выполнении чертежей деталей или инструментов, поверхности которых очерчены по синусоиде (рис. 76, б), величину длины волны АВ обычно выбирают независимо от размера ам- |
плитуды r. Например, при вычерчивании шнека (рис. 76, б) длина волны L меньше размера 2 π r. Такая синусоида называется сжатой. Если длина волны больше размера 2 π r, то синусоида называется вытянутой.
|
|
