Вычерчивание кривых по лекалу
|
|
При выполнении чертежей часто приходится

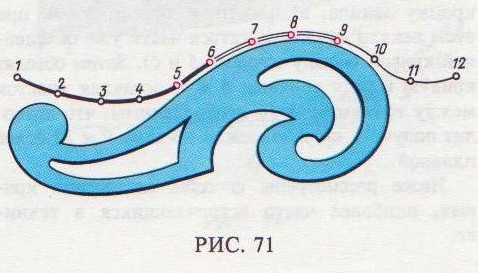

прибегать к вычерчиванию кривых, состоящих из ряда сопряженных частей, которые невозможно провести циркулем. Такие кривые строят обычно по ряду принадлежащих им точек, которые затем соединяютплавной линией сначала от руки карандашом, а затем обводят с помощью лекал (рис. 71)
Рассматриваемые лекальные кривые располагаются в одной плоскости и называются поэтому плоскими. Пространственные кривые здесь не рассматриваются.
Чтобы начертить плавную лекальную кривую, необходимоиметь набор из нескольких лекал.
Выбрав подходящее лекало, надо подогнать кромку части лекала к возможно большему числу заданных точек кривой. На рис. 71 участок кривой между точками 1–6 уже обведен. Чтобы обвести
следующий участок кривой, нужно приложить кромку лекала, например, к точкам 5–10, при этом лекало должно касаться части уже обведенной кривой (между точками 5 и 6). Затем обводят кривую между точками 6 и 9, оставляя участок между точками 9 и 10 необведенным, что позволит получить кривую между точками 9 и 12 более плавной.
Ниже рассмотрены способы построения кривых, наиболее часто встречающихся в технике.
|
|
