Лабораторный стенд. Лабораторный стенд предназначен для расчета параметров элементов усилителя и измерения его характеристик.






Лабораторный стенд предназначен для расчета параметров элементов усилителя и измерения его характеристик.

Рис. 6.1. Структурная схема лабораторного стенда



Лабораторный стенд содержит:

ФГ – функциональный генератор;

УС – усилитель;

ММ – мультиметр.

Схема исследования резонансного усилителя

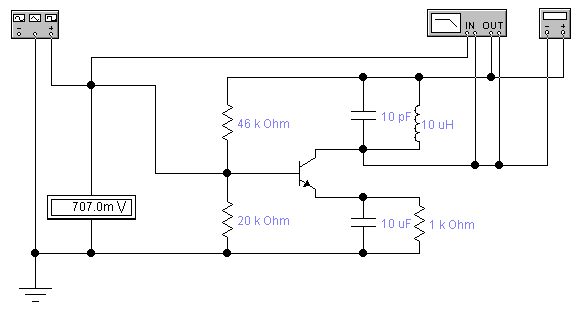

Рис. 6.2. Схема резонансного усилителя.



Заполнить таблицы

Экспериментальные данные АЧХ для Uвх, = 707 мВ

Частота входного сигнала Uвх, мВ Uвых, мВ Кп
1 МГц
2 МГц
5 МГц
10 МГц
15 МГц
16 МГц
17 МГц
20 МГц
25 МГц

Экспериментальные данные ФЧХ для Uвх, = 707 мВ

Частота входного сигнала Uвх, мВ Uвых, мВ Угол сдвига фазы
1 МГц
2 МГц
5 МГц
10 МГц
15 МГц
16 МГц
17 МГц
20 МГц
25 МГц

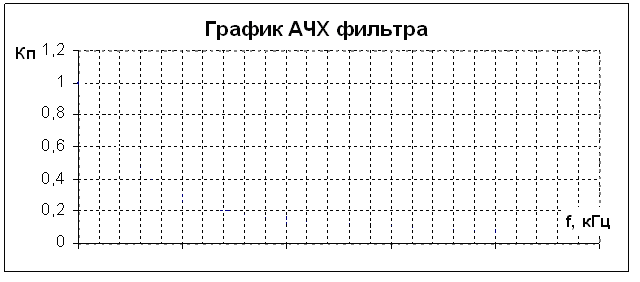

Построить график АЧХ фильтра в логарифмическом масштабе частот

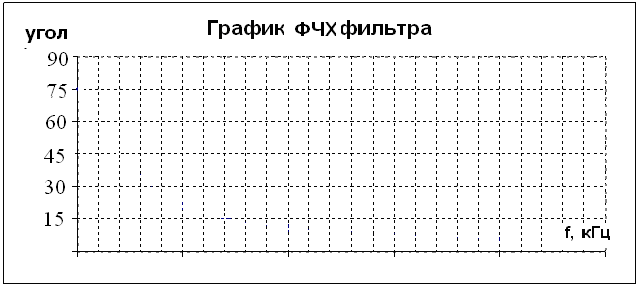

Построить график ФЧХ фильтра в логарифмическом масштабе частот
