  • Заполнить таблицы






    Экспериментальные данные АЧХ для Uвх, = 707 мВ

    Частота входного сигнала Uвх, мВ Uвых, мВ Кп
    100 Гц
    500 Гц
    1 кГц
    2 кГц
    3 кГц
    5 кГц
    7 кГц
    10 кГц
    20 кГц





    Экспериментальные данные ФЧХ для Uвх, = 707 мВ

    Частота входного сигнала Uвх, мВ Uвых, мВ Угол сдвига фазы
    100 Гц
    500 Гц
    1 кГц
    2 кГц
    3 кГц
    5 кГц
    7 кГц
    10 кГц
    20 кГц



    Построить график АЧХ фильтра в логарифмическом масштабе частот

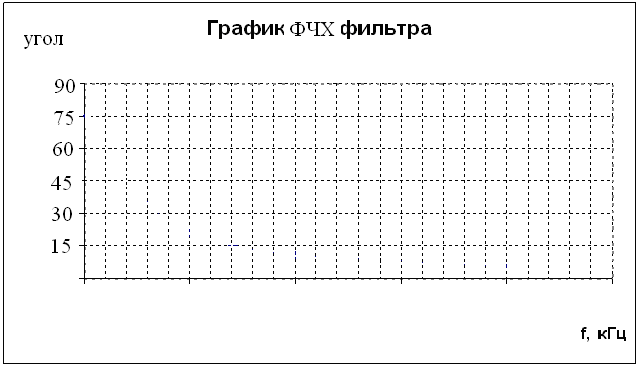

    Построить график ФЧХ фильтра в логарифмическом масштабе частот





    Выводы


    5. Эквивалент кабеля, как многозвенный фильтр

    Проведение лабораторных и метрологических испытаний скважинной аппаратуры должно происходить либо в полной комплектации, либо с эквивалентами устройств, выполняющими функции основного устройства. Наиболее часто используют эквивалент геофизического кабеля из-за его громоздкости.

    С точки зрения измерительной техники геофизический кабель обеспечивает обмен информацией между скважинным модулем аппаратуры и ее наземной частью. В данной работе анализируются характеристики кабеля, как тракта приема/передачи.

    Некоторые электрические свойства геофизических кабелей:

    a. активное сопротивление - от 20 до 50 Ом/км при 20 °С;

    b. волновое сопротивление - от 50 до 100 Ом/км;

    c. сопротивление изоляции сухого кабеля - от 100 до 10000 МОм/км;

    d. емкость -0, 1-0, 2 МкФ/км;

    e. индуктивность - от 0, 8 до 5 мГн/км.

    При этом надо учитывать тот факт, что если емкость и активное сопротивление распределены по длине кабеля равномерно, то индуктивность образуется витками кабеля, намотанными на барабан лебедки, и геометрически привязана к устьевому концу кабеля. Она изменяется в процессе движения скважинного прибора по скважине.

    Чаще всего в испытаниях можно использовать упрощенный эквивалент кабеля, выполненный в виде многозвенного RC-фильтра, каждое звено которого представляет собой полукилометровый отрезок кабеля. Пример эквивалента наиболее распространенного кабеля КГ3-67-180 длиной 3 км показан на рисунке 5.2.

    При необходимости используют эквивалент кабеля, в котором несколько крайних звеньев фильтра включают в себя индуктивность.

    Цель работы: исследовать эквивалент геофизического кабеля, исполненного в виде шестизвенного фильтра;

    Задачи работы:

    - смоделировать заданный фильтр;

    - определить амплитудно-частотную и фазочастотную характеристики фильтра.
