  • Расчет уставок первой ступени защит по активной оси






    При расчете уставок по активной оси определяем сопротивление срабатывания по условию обеспечения требуемой чувствительности к активной составляющей замеров, зависящей от переходного сопротивления в месте двухфазного КЗ. Выбираем минимальный режим работы систем, при отключенных параллельных автотрансформаторах и одноцепной линии связи данных систем.

    Расчетными условиями будут 2 режима:

    1) КЗ в конце L1, при отключенной L2.

    2) КЗ на шинах подстанции В.

    Защита 1(1’):

    1) Система А в минимальном режиме, один автотрансформатор.

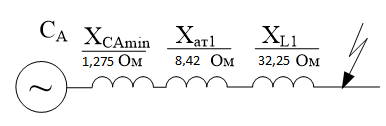

    Рисунок 5 - Схема замещения для первой ступени защиты 1 при КЗ в конце L1

    2) Система А в минимальном режиме, один автотрансформатор, L1 и L2 работают параллельно.

    Рисунок 6 - Схема замещения для первой ступени защиты 1 при КЗ на шинах подстанции В

    Окончательно выбираем наибольшее из получившихся сопротивлений:

    Защита 2(2’)

    1) Система В в минимальном режиме.

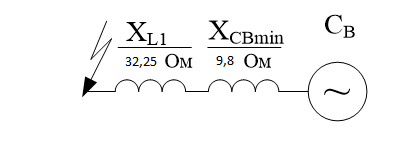

    Рисунок 7 - Схема замещения для первой ступени защиты 2 при КЗ в конце L1

    2) Система В в минимальном режиме, L1 и L2 работают параллельно.

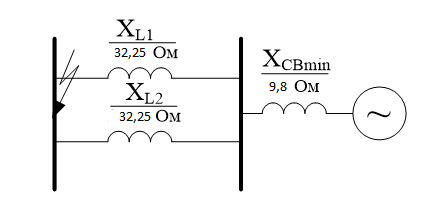

    Рисунок 8 - Схема замещения для первой ступени защиты 2 при КЗ на шинах подстанции А

    Окончательно выбираем наибольшее из получившихся сопротивлений.
