Модуль измерения

Ток и напряжение в линии переменного тока измеряются соответственно при помощи специальных датчиков (трансформаторов) тока и резистивных делителей напряжения. Преобразования величин выполняются с использованием микросхемы измерителя, которая объединяет все первичные функциональные группы элементов, требуемые для осуществления измерения электрических величин. В микросхему включены: аналоговое подготовительное устройство включающее в себя шестиканальный мультиплексор и 21-бит АЦП, независимый цифровой вычислитель на 32 бита, 8051-совместимый микропроцессор, который выполняет одну инструкцию в цикл синхроимпульсов (80515), источник опорного напряжения, температурный датчик, дешифратор индикатора на жидких кристаллах, ОЗУ, RAM и FLASH – память, часы реального времени, два порта UART -один предназначен для работы оптического порта или IrDA, второй для подключения одного из интерфейсов. АЦП осуществляет преобразование мгновенных значений входных аналоговых сигналов в цифровой код, вычислитель производит расчет среднеквадратичных значений токов и напряжений, активной, реактивной мощностей и энергий, а также углов сдвига и частоты основной гармоники сигналов напряжения.

Все электронные элементы счетчика расположены на двух печатных платах. Для питания счетчика исполнения CE 303 RX используется конденсаторный модуль питания, для счетчика исполнения CE 303 S31 импульсный обратноходовой преобразователь, преобразующий выпрям-

ленные входные напряжения в напряжение необходимое для питания всех узлов счетчика.

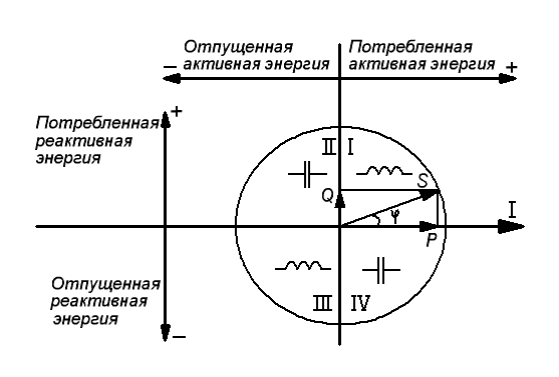

Рисунок 5 – Диаграмма распределения активной и реактивной энергии (мощности) по квадрантам.

Для каждого из четырех типов энергий рассчитываются пофазные значения:

- потребленной активной энергии, если вектор полной мощности фазы находится в I или IV квадрантах.

- отпущенной активной энергии, если вектор полной мощности фазы находится во II или в III квадрантах.

- потребленной реактивной энергии, если вектор полной мощности фазы находится в квадрантах I или II.

- отпущенной реактивной энергии, если вектор полной мощности фазы находится в квадрантах III или IV.

На основе вычисленных энергий, микросхема измерителя накапливает значения и выдает сигналы об энергопотреблении на импульсные выходы, которые могут быть подключены к системе АИИС КУЭ.
