Гироскоп (от древнегреческих «вращать» и «смотреть») – это в принципе любое вращающееся тело. В современной технике гироскоп представляет собой достаточно массивный ротор с большой скоростью вращения (несколько тысяч оборотов в минуту). Основным физическим свойством любого гироскопа является то, что он стремится сохранять направление оси своего вращения в пространстве. Это является следствием общего свойства инертности материи – ведь каждая точка вращающегося тела стремится сохранять скорость и направление своего движения.

Идея устройства гироскопических компасов проста. Если на борту, несмотря на развороты ВС, все время сохраняется некоторое постоянное направление (направление оси вращения гироскопа), то его можно принять за направление начала отсчета и отсчитывать от него угол до направления продольной оси ВС, то есть курс, и другие пилотажные элементы.

Разумеется, если ось гироскопа жестко закрепить на самолете, то она просто вынуждена будет поворачиваться вместе с ним и тогда никакое направление начала отсчета не сохранится. Поэтому гироскоп помещают в специальное устройство – карданов подвес, который обеспечивает гироскопу три степени свободы, то есть дает ему возможность свободно вращаться вокруг трех перпендикулярных осей. Карданов подвес (назван в честь Д. Кардана, который впервые описал его в своей книге) представляет собой две рамки, одна внутри другой, соединенные между собой в противоположных точках. Если внутри рамок поместить какое-нибудь тело, то оно будет сохранять свое положение, как бы рамки ни вращались вокруг него.

Поскольку курс измеряется в горизонтальной плоскости, ось курсового гироскопа, то есть гироскопа, предназначенного для измерения курса, должна располагаться горизонтально. Если эту ось направить по какому-либо выбранному направлению, например, по северному направлению меридиана данной точки, то она будет сохранять это направление, как бы ни вращалось ВС вместе с кардановым подвесом «вокруг» гироскопа. Остается только каким-либо образом измерить и передать на указатель компаса угол между осью гироскопа и продольной осью самолета и тогда можно отсчитывать курс относительно выбранного направления начала отсчета (в данном случае – от северного направления меридиана).

Выставка ГПК. Как следует из устройства гирополукомпаса, он сам не измеряет курс, то есть не может определить, где север и юг, куда направлена ось самолета относительно сторон света. Этим он отличается от магнитного компаса, чувствительный элемент которого сам определяет направление магнитного меридиана в данной точке. Все что делает ГПК – показывает направление продольной оси ВС относительно оси гироскопа, которая хотя и сохраняет свое направление, но в принципе может быть направлена куда угодно. Поэтому данный прибор и называется полукомпасом. Ведь полноценный компас – это прибор для измерения курса.

Только что включенный ГПК может показать совершенно любое значение гироскопического курса, поскольку ось гироскопа может оказаться в любом положении. Для отсчета курса с помощью гирополукомпаса необходимо сначала установить ось гироскопа с помощью задатчика курса по выбранному направлению начала отсчета.

С помощью задатчика курса необходимо установить такое значение курса, которое соответствует фактическому направлению продольной оси ВС относительно выбранного направления начала отсчета.

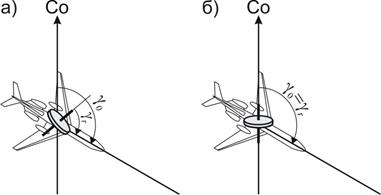

Рис. 5.21. Выставка оси курсового гироскопа по направлению начала отсчета

На рисунке (рис. 5.21, а) ось гироскопа стоит в направлении, не совпадающем с желаемым направлением начала отсчета С₀ и гироскопический курс γ _г вовсе не совпадает с фактическим курсом γ _о относительно направления начала отсчета (оно обозначено С₀).

Но если ось гироскорпа направить в направлении начала отсчета (рис. 5.20, б), то показания компаса будут соответствовать γ _о. Следовательно, для того, чтобы с помощью использовать ГПК для определения курса, необходимо:

- каким-либо образом определить, каков на самом деле курс самолета (направление его продольной оси) относительно этого направления;

- установить это значение на шкале гирополукомпаса с помощью задатчика курса.

Эта операция называется выставкой ГПК. Она аналогична установке правильного времени на часах, для которой, конечно, необходимо сначала узнать правильное время.

Курс ВС относительно выбранного меридиана можно узнать с помощью другого компаса, например, магнитного, который всегда имеется на самолете. Магнитный компас измеряет курс относительно магнитного меридиана места самолета, поэтому при установке на шкале ГПК значения магнитного курса ось гироскопа и окажется ориентированной по направлению магнитного меридиана в той точке, где эта операция была проделана.

Заметим, что это вовсе не означает, что ГПК будет теперь измерять магнитный курс. Это только в данном месте гироскопический курс совпадет с магнитным. Если же самолет переместится в другое место, то ось гироскопа сохранит прежнее положение, а направление магнитного меридиана в новой точке может быть уже другим из-за схождения меридианов и из-за изменения магнитного склонения.

Другой способ выставки ГПК не требует даже магнитного компаса. Перед взлетом, когда самолет находится на исполнительном старте на взлетно-посадочной полосе (ВПП), его продольная ось с высокой точностью соответствует направлению ВПП, которое, конечно, точно известно на каждом аэродроме. При выставке на шкале ГПК этого направления (магнитного курса взлета) ось гироскопа и будет направлена по северному направлению магнитного меридиана аэродрома вылета.

На практике выставка гирополукомпаса осуществляется по магнитному компасу на стоянке аэродрома перед выруливанием, а на исполнительном старте на ВПП установленный курс при необходимости корректируется задатчиком курса.

Ось гироскопа может быть выставлена по любому направлению, а не обязательно по направлению магнитного меридиана. В любом случае необходимо определить и выставить задатчиком курса фактический курс ВС относительно выбранного меридиана. Например, если за направление начала отсчета выбрано направление истинного меридиана аэродрома вылета, то нужно определить и выставить фактический истинный курс. Его можно определить прибавлением к магнитному курсу магнитного склонения.

Горизонтальная коррекция. При начальной выставке ось курсового гироскопа, конечно, располагается в горизонтальной плоскости. Ведь курс – это угол именно в горизонтальной плоскости, да и направление начала отсчета (меридиана) тоже является горизонтальным. Но что такое горизонтальная плоскость? Если принять Землю за сферу, то это плоскость, касательная к ней в данной точке, то есть перпендикулярная к радиусу Земли. А при вращении Земли эта плоскость меняет свое положение в мировом пространстве относительно звезд. Гироскоп же сохраняет свое направление и, следовательно, со временем выходит из этой горизонтальной плоскости (на самом деле это горизонтальная плоскость отклоняется от оси гироскопа).

Чтобы ось гироскопа (направление начала отсчета курса) оставалась горизонтальной в ГПК-52 и в более современных приборах предусмотрена горизонтальная коррекция. Ее механизм постоянно удерживает ось курсового гироскопа в горизонтальном положении.

В простейшем случае механизм горизонтальной коррекции представляет собой так называемый жидкостной переключатель, который выполняет функцию маятника. Это небольшая емкость с токопроводящей жидкостью, закрепленная на нижней части гироузла. В жидкости имеется пузырек воздуха, а по краям емкости – электрические контакты. Если гироузел с жидкостным маятником и, следовательно, ось гироскопа расположены горизонтально, то пузырек плавает в центре емкости. Если маятник вышел из плоскости горизонта, то пузырек примыкает к краю емкости, касаясь какой-либо пары контактов. Поскольку воздух в пузырьке ток не пропускает, изменяются электрические токи в цепях маятника и разность токов, протекающих через разные пары контактов, заставляет работать специальный электрический двигатель. Этот двигатель разворачивает внутреннюю рамку карданова подвеса и приводит гироузел вместе с осью гироскопа и жидкостным маятником в горизонтальное положение. Пузырек перестает замыкать контакты и двигатель выключается.

Механизм горизонтальной коррекции работает автоматически и не требует от экипажа каких-либо действий. При дальнейшем рассмотрении работы гироскопических приборов будем считать, что благодаря этому механизму ось курсового гироскопа все время находится в горизонтальном положении.

Азимутальная коррекция. За счет вращения Земли ось курсового гироскопа имеет уход и в азимуте, то есть поворачивается и вокруг вертикальной оси, отклоняясь от направления меридиана начальной выставки. Поскольку Земля вращается с запада на восток, нетрудно сообразить, что в северном полушарии Земли ось гироскопа «уходит» к востоку, то есть вращается по часовой стрелке, если смотреть сверху. Скорость этого ухода, то есть поворота оси гироскопа, зависит от широты места расположения гироскопа. На рис. 5.23 изображен гироскоп, а ось Y - направление местной вертикали в точке его расположения.

Вектор угловой скорости вращения Земли ω _з направлен по оси вращения планеты, причем, в соответствии с правилом буравчика, в сторону северного полюса. Проекцию этого вектора на направление местной вертикали (ось Y) обозначим ω _з._y. Из рис. 5.23 видно, что

ω _з - угловая скорость вращения Земли. Поскольку Земля совершает оборот на 360° за 24 часа, то ω _з =15 °/ч.

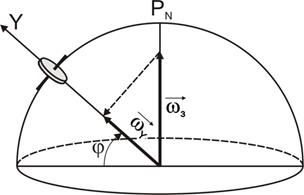

Рис. 5.23. Азимутальный уход курсового гироскопа

Вектор ω _з._y характеризует скорость вращения Земли вокруг вертикальной оси в точке относительно звезд и, следовательно, относительно сохраняющего свое направление гироскопа. Очевидно, что такой же по величине, но противоположной по направлению, будет скорость поворота оси гироскопа относительно Земли, если теперь Землю считать неподвижной.

Таким образом, скорость азимутального ухода гироскопа за счет суточного вращения Земли зависит от широты места самолета. На экваторе (φ =0) гироскоп от начального направления (например, направления истинного меридиана) не уходит. На полюсе (φ =90°) скорость ухода максимальна (15°/ч). На промежуточных широтах скорость ухода пропорциональна синусу широты. Например, на широте 30° она составляет 7, 5°/ч (sin30° =0, 5; 0, 5х15=7, 5).

В южном полушарии Земли широта отрицательна, поэтому противоположен и знак (сторона) ухода.

Таким образом, если даже на неподвижном самолете установить ось гироскопа, например, по истинному меридиану и не предпринять никаких мер, то с течением времени ось гироскопа будет уходить от меридиана. На компасе при этом будет меняться гироскопический курс, несмотря на то, что самолет неподвижен.

Для компенсации ухода гироскопа в азимуте ГПК снабжен механизмом азимутальной коррекции. Он представляет собой небольшой электромотор, скорость вращения которого можно регулировать. На пульте управления ГПК имеется кремальера установки широты пролетаемой местности, которая и регулирует скорость электромотора. Если установить с ее помощью некоторую широту φ _уст, то двигатель будет поворачивать ось гироскопа с угловой скоростью прецессии (ухода)

но в сторону, противоположную той, в которую уходит гироскоп из-за вращения Земли.

Очевидно, что если установить φ _уст равную фактической широте места самолета, то ось гироскопа будет сохранять свое первоначальное положение. Ведь с какой скоростью она «хочет» уйти за счет вращения Земли, с такой же скоростью, но в обратном направлении, ее будет поворачивать двигатель механизма азимутальной коррекции.

Механизм азимутальной коррекции на практике часто называют «широтным потенциометром», поскольку в первых типах гироскопических приборов (в том числе, ГПК-52) действительно использовался потенциометр для изменения скорости вращения электромотора.

Из изложенного следует, что для сохранения осью курсового гироскопа направления начала отсчета в полете необходимо устанавливать широту пролетаемой местности (на практике – при ее изменении на 1-2°). Если этого не делать или устанавливать широту неточно, ось гироскопа будет уходить со скоростью, соответствующей разности фактической и установленной широт, и, следовательно, будет возрастать погрешность измерения курса.
