Лабораторная работа 5
ПРИНЦИП НАЛОЖЕНИЯ И ТЕОРЕМА ОБ ЭКВИВАЛЕНТНОМ ИСТОЧНИКЕ
Цель работы - экспериментальная проверка применимости метода (принципа) наложения и теоремы об эквивалентном источнике.
ЛАБОРАТОРНОЕ ЗАДАНИЕ
1. Подключите генератор к блоку усилителей стенда и осциллограф к электронному коммутатору. Установите уровень сигнала генератора 0, 3-0, 6 В на частоте 40 кГц. Соедините с платой (рис. 21) источник напряжения (тумблер Т1 поставьте в положение 2), и с помощью вольтметра установите его напряжение равным 3-5 В. Соедините с платой источник тока, тумблер Т2 поставьте в положение 2, подключите миллиамперметр и установите ток источника равным 0, 5-1 мА. Начальную фазу источника тока выберите по собственному усмотрению, установив переключатель в нижней части БУ стенда в положение “y” или “y+p”, где y - начальная фаза источника напряжения.
2. Проверьте применимость метода (принципа) наложения. 2.1. К исследуемой цепи, схема которой показана на рис. 19 (переключатель Т3 - замкнут), подключите источники тока (тумблер Т2 - в положении 1) и напряжения (тумблер Т1 - в положении 1). Измерьте вольтметром напряжение на конденсаторе UC. На один из входов коммутатора подайте сигнал от источника напряжения, на другой вход - напряжение на конденсаторе, и определите сдвиг фаз между ними. Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок. — Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта. — Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы). — SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание. SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз, а первые результаты появляются уже в течение первых 7 дней. Зарегистрироваться и Начать продвижение

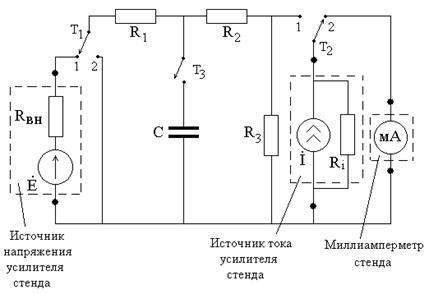

38 Рис. 21. Схема исследуемой цепи
Полагая начальную фазу напряжения источника равной нулю, найдите начальную фазу напряжения на конденсаторе yC. Результаты занесите в табл. 11.
Таблица 11 Результаты измерений по методу наложения
2.2. Отключите от исследуемой цепи источник тока, установив переключатель Т2 в положение 2. Источник напряжения оставьте включенным в цепь и измерьте создаваемое им напряжение UC1 на конденсаторе. Аналогично предыдущему определите его начальную фазу yC1. Результаты запишите в табл. 11. 2.3. Отключите от цепи источник напряжения (тумблер Т1 - в положении 2) и включите источник тока (тумблер Т2 - в положении 1). Как и в пункте 2.2, измерьте напряжение на конденсаторе UC2, создаваемое источником тока, и его начальную фазу yC2 , результаты внесите в табл. 11. 2.4. Сложите измеренные напряжения на конденсаторе, создаваемые отдельно источниками напряжения и тока. Суммарное напряжение UCР и его начальную фазу yCР запишите в табл. 11. Сравните результаты расчета и эксперимента. Если погрешность превышает 15-20 %, повторите измерения.
3. Проверьте применимость теоремы об эквивалентном источнике напряжения. 3.1. Подключите к исследуемой цепи оба источника (оба тумблера Т1 и Т2 - в положении 1). В табл. 12 занесите измеренные в пункте 2.1 значения напряжения на конденсаторе UC и его начальной фазы yC. Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:— Разгрузит мастера, специалиста или компанию; — Позволит гибко управлять расписанием и загрузкой; — Разошлет оповещения о новых услугах или акциях; — Позволит принять оплату на карту/кошелек/счет; — Позволит записываться на групповые и персональные посещения; — Поможет получить от клиента отзывы о визите к вам; — Включает в себя сервис чаевых. Для новых пользователей первый месяц бесплатно. Зарегистрироваться в сервисе
Таблица 12 Результаты измерений по теореме об эквивалентном источнике
3.2. Тумблером Т3 отключите конденсатор от исследуемой цепи. Измерьте напряжение холостого хода Uхх в точках подключения конденсатора и его начальную фазу yхх . Затем к тем же точкам подключите микроамперметр и измерьте ток короткого замыкания Iкз. Отключите от цепи оба источника (тумблеры Т1 и Т2 - в положении 2) и прибором В3-26 определите внутреннее сопротивление Rэ полученной пассивной резистивной цепи. Результаты внесите в табл. 12. 3.3. Рассчитайте величину внутреннего сопротивления Rэр=Uхх/Iкз, сравните ее с Rэ. По измеренным параметрам эквивалентного источника Uхх и Rэ по теореме вычислите напряжение на конденсаторе UCР и его начальную фазу yCР. Результаты запишите в табл. 12 и сравните их с измеренными величинами. При возникновении больших погрешностей уточните измерения.
ДЛЯ ПЫТЛИВЫХ
4. По известным значениям параметров цепи и установленным уровням сигналов источников рассчитайте напряжение на конденсаторе при включении каждого из источников в отдельности. Методом наложения определите напряжение на конденсаторе при действии двух источников. Сравните результаты расчета и эксперимента. 5. При тех же условиях рассчитайте параметры эквивалентного источника напряжения и по теореме определите напряжение на конденсаторе. Сравните расчетные и экспериментальные значения. 6. Проведите схемотехническое моделирование проведенных экспериментальных исследований.
|
