Системы на основе внешнего приемника и ноутбука или нетбука




Помимо вышеперечисленных GPS навигаторов встречается еще один вариант – использование GPS-приемника и картографического ПО на ноутбуке. Плюсом такого решения является функциональность полноценного GPS-навигатора, а минусом – использование ноутбука во время движения не всегда удобно. Существуют различные типы GPS-приемников.

Популярен BU-353 - выносной GPS-приёмник с USB-интерфейсом (рисунок 9). Он предназначен для пользователей лэптопов, ноутбуков, ПК и КПК с USB-хостом. В одном корпусе совмещён GPS-приёмник и активная антенна (GPS Mouse). В основе приёмника лежит чипсет SiRFstarIII, обеспечивающий высокое качество и скорость определения координат.



Рисунок 9 – Выносной GPS-приёмник с USB-интерфейсом BU-353



Приемник имеет USB-интерфейс и имеет 20 параллельных каналов, встроенную активную высокочувствительную антенну. Время "холодного стара" - 45 секунд, сообщения NMEA 0183 v2.2: GGA, GSA, GSV, RMC (GLL, VTG - опционально). Потребляемый ток - 80 мА.Ддлина кабеля 1.5 м.

В комплект поставки входит:

- GPS-приёмник BU-353 со встроенной антенной и USB-интерфейсом;

- зажим для кабеля с присоской на стекло;

- CD с драйверами и тестовым ПО;

- руководство пользователя на русском языке.

Наряду с приемником с интерфейсом на российском рынке появились персональные навигационные приемники поддерживающие протокол беспроводной передачи данных Bluetooth. Примером такого приемника является Garmin GPS 10 Deluxe (рисунок 10). Устройство предназначено для работы в паре с ноутбуками или карманными компьютерами и позволяет превратить электронный картографический носитель в полноценную навигационную систему. Благодаря программному обеспечению (Garmin nRoute и Que) пользователь может отыскивать адреса объектов (Европа), выбирать пункты назначения, выполнять перерасчет маршрута при отклонении от нужного пути, автоматически рассчитывать маршруты и получать голосовые подсказки во время движения.

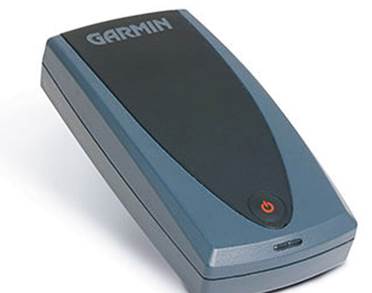

Рисунок 10 – Приемник Garmin GPS 10 Deluxe



Компактный GPS-приемник, имеющий автономное питание (12 часов работы от литий-ионного аккумулятора), закрепляется под лобовым стеклом или на крыше автомобиля с помощью магнитной подошвы или «липучки» и может обмениваться данными с портативным компьютером на расстоянии до 10 метров. Корпус приемника защищен от влаги по стандарту IPX7, допускающему погружение в воду на глубину один метр в течение 30 минут.

В комплект входит полностью разблокированный диск MapSource City Select Europe CD-ROM, программное обеспечение nRoute для ноутбуков, программное обеспечение Que для карманных компьютеров, крепежные приспособления, 12-вольтовый адаптер и руководство пользователя.



Bluetooth GPS-приемник Holux M-1000 (рисунок 11) обеспечивает 23 часа непрерывной работы. 32 канала, чувствительность 159dBm, частота обновления 1Гц. Использует чипсет MTK MT3318. Поддержка USB и Bluetooth.

Рисунок 11 – GPS-приемник Holux M-1000



В основе устройства лежит чипсет MTK MT3318 с 32 каналами приема сигналов со спутников, а чувствительность приемника достигает 159 dBm, время автономной работы до 23 часов. Передача данных возможна и через Bluetooth и через Holux data cable - через USB порт. Ресивер: L1, 1575.42 мГц C/A code: 1.023 мГц, частота обновления 1 Гц. Имеет встроенную антенну. Чувствительностьсо ставляет 159dBm, Габариты: 65х43 х 17.6 мм, вес менее 53гр. Ионно-литиевая аккумуляторная батарея обеспечивает до 23 часов работы. Рабочая температура от =10 ºC tдо + 60 ºC. Поставляется с ПО Навителл. Holux data cable позволяет согласовать сигналы USB портноутбука с уровнями Rs-232 приемника.

Разработан российский приемник НИИ КП SGK-M, поддерживающий системы ГЛОНАСС и GPS (рисунок 12). Подключается приемник с использованием USB интерфейса. Число каналов приемника 24, точность определения координат составляет 10 м, точность определения высоты 5 м, время горячего старта составляет 15 с, теплого старта 30 с, холодного старта 90 с. Имеет внутреннюю антенну. Обеспечивает подключение внешнего источника питания 12 В.





Рисунок 12 – Российский приемник НИИ КП SGK-M
