Классификация застреваний танков
|
|
 |
| Вид застревания, потребное тяговое усилие и характер подготовительных работ | Внешние признаки застревания | Возможные способы и средства вытаскивания |
| Легкое застревание Для вытаскивания требуется тяговое усилие, не превышающее половины массы застрявшего танка. Требуются, как правило, незначительные подготовительные работы, выполняемые силами экипажа танка | Застревание танка в болоте на глубину, несколько превышающую клиренс; застревание в небольшом овраге, воронке, канаве и в глубоком снегу; посадка танка днищем на грунт (при движении по глубокой колее), а также на пни, камни и т. д. | Самовытаскивание (если танк исправен) или вытаскивание с помощью одного-двух тягачей или лебедки тягача |
| Среднее застревание Для вытаскивания требуется тяговое усилие, не превышающее полуторной массы застрявшего танка. Необходимые подготовительные работы выполняются силами экипажей танка и тягача | Застревание танка в болоте до погона башни, застревание в овраге, котловане и противотанковом рву, имеющих крутые выходы; затопление танка в неглубоком водоеме | Вытаскивание тягачом или лебедкой с использованием в обоих случаях полиспастов |
| Тяжелое застревание Для вытаскивания требуется тяговое усилие, не превышающее тройной массы застрявшего танка. Требуются большие подготовительные работы с привлечением дополнительного личного состава или специалистов (водолазов, саперов и др.) | Застревание танка в болоте по крышу башни, в глубоком овраге с очень крутыми стенками, затопление или опрокидывание ганка в глубоком водоеме с твердым дном; опрокидывание танка в глубоком овраге | Вытаскивание с помощью полиспастов с применением в качестве тяговых средств тягачей или лебедок |
| Сверхтяжелое застревание Необходимое тяговое усилие может превышать тройную массу застрявшего танка. Требуются сложные и трудоемкие подготовительные работы с привлечением инженерных подразделений и техники. | Опрокидывание, полное погружение или вмерзание танка в болоте; опрокидывание, затопление или вмерзание танка в водоеме с илистым дном и на значительном удалении от берега; застревание или опрокидывание танка в ущелье. | Вытаскивание с помощью полиспастов с применением в качестве тяговых средств тягачей или лебедок. Требуется применение специальных инженерных средств |
4.3. ОПРЕДЕЛЕНИЕ ТЯГОВЫХ УСИЛИЙ И ВЫБОР СХЕМЫ ПОЛИСПАСТА ПРИ ВЫТАСКИВАНИИ ЗАСТРЯВШИХ ТАНКОВ
 |
Ориентировочные величины тяговых усилий на крюке в зависимости от дорожных условий приведены в таблице 4.
Таблица 4
| Дорожные условия | Тяговое усилие (Ркр) на крюке на первой передаче, тс | |||
| БТТ-1 БТТ-1Т | БТС-4 | БРЭМ-1 | БРЭМ-2 | |
| Асфальтовое шоссе, бетон | 26-27 | 13-14 | 15-17 | 8-9 |
| Булыжная, гравийная дороги | 25-26 | 12-13 | 12 - 17 | 7-4 |
| Сухая грунтовая дорога | 21-23 | 11 - 12 | 18-20 | 10-11 |
| Грязная грунтовая дорога, пахота | 16-23 | 10 - 11 | 11 - 15 | 6-8 |
| Снежная дорога | 5-15 | 3-9 | 4-9 | 2-5 |
| Сухой луг со скошенной травой | 16-21 | 9-11 | 8—11 | |
| Сырой луг со скошенной травой | 22-23 | 10-11 | 19 - 21 | 10-11 |
| Песок | 12 - 20 | 8 - 10 | 10-13 | 5-7 |
| Болото | 2-6 | 1-4 | 6-7 | 3-4 |
Примечание. Сила тяги на крюке тягача на каждый градус подъема уменьшается для тягачей БТС-4 до 0, 5 тс, для тягачей БТТ-1 и БТТ-1 Т до 0, 8 тс.
Усиление на тросе полиспаста Q —
График зависимости между тяговым усилием Рвыт., необходимым для вытаскивания танка, и тяговым усилием Q (определяемым тяговым усилием на крюке тягача или тяговым усилием лебедки) на ходовом конце троса полиспаста для всех схем простого полиспаста, которые могут быть собраны с использованием комплекта такелажного оборудования.
2
|
|
|
|
5
Рис 8. Комплект такелажного оборудования:
1—барабан с тросом; 2—соединительные тросы и серьги; 3—анкеры со штырями и пальцами; 4—двухроликовый блок; 5—однороликовый блок; 6-приспособление для вытаскивания штырей
|
|
Рис 9. Способы крепления бревна для самовытаскивания:
а—на танке с металлическим шарниром; б—с помощью буксирного троса; в—на танке с резинометаллическим шарниром
|
|
Рис 10. Самовытаскивание танка, застрявшего на пне, с помощью буксирного троса.

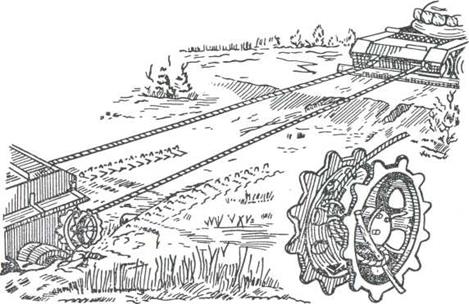

Рис.11. Вытаскивание танка наматыванием троса на ведущие колеса
|
|
