Порядок виконання роботи. 1. Для конкретного приміщення (аудиторія, кабінет, лабораторія і т.п.), для якого необхідно розрахувати загальне штучне освітлення визначити тип ламп або
|
|
1. Для конкретного приміщення (аудиторія, кабінет, лабораторія і т.п.), для якого необхідно розрахувати загальне штучне освітлення визначити тип ламп або світильників, що використовуються (задаються викладачем).
Технічні дані (потужність, тип лампи, світловий потік, напруга, розмір) деяких ламп розжарювання та люмінесцентних ламп наведені в табл. 2.
2. За нормами освітленості, у відповідності до характеристики зорової роботи, за табл. 1. визначити мінімальну освітленість вибраного приміщення.
3. Для визначення коефіцієнта використання світлового потоку освітлювальної установки необхідно визначити індекс приміщення і.
Для цього необхідно заміряти ширину, довжину приміщення та висоту підвішування світильників над робочею поверхнею, та за формулою (6) визначити індекс приміщення. (Розміри приміщення та висоту підвішування світильників, може задати викладач).
4. За допомогою табл. 3 та табл. 4., у відповідності з типом світильника та коефіцієнтів відбиття стелі – ρ стелі, стін – ρ стін (задає викладач), вибрати коефіцієнт використання світлового потоку, η %.

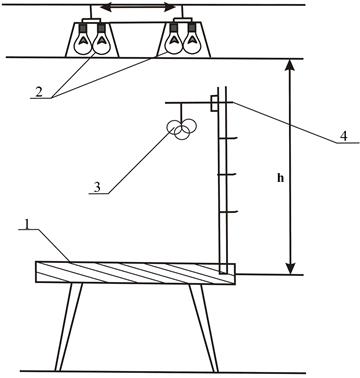

Рис. 1. Схема лабораторного стенду для дослідження штучного освітлення
1 – робоча поверхня; 2 – загальне освітлення; 3 – місцеве освітлення; 4 – пристрій для зміни висоти лампи місцевого освітлення
5. Визначити за формулою (8) кількість ламп – n, необхідних для створення мінімальної нормованої освітленості – ЕН, лк. Значення коефіцієнта запасу – К3, визначити за табл. 5. За формулою (8) визначаємо кількість світильників.
6. Визначити за формулою (9) розрахункову освітленість для вибраного приміщення.
7. Використовуючи люксметр Ю-116, виміряти фактичну освітленість даного приміщення. Дані виконаних розрахунків і відповідних вимірів занести в табл. 6.
8. Розрахувати сумарну електричну потужність усіх світильників, встановлених у приміщенні за формулою:
9.
(10)
де Pл – потужність однієї лампи, Вт.
Таблиця 6
Результати виконання роботи
| № п/п | Основні вихідні дані | Результати вибору, розрахунку та вимірювання |
| 1. | Вибране для роботи приміщення А – м В – м S – м2 h – м | |
| 2. | Мінімальна нормована освітленість ЕН , лк | |
| Вибраний для освітлення тип ламп, потужність, світловий потік однієї лампи, Fлм. | ||
| 4. | Вибраний тип світильників, кількість ламп в одному світильнику, nс | |
| 5. | Індекс приміщення, і | |
| 6. | Коефіцієнт відбиття стелі – ρ стелі, стін – ρ стін | |
| 7. | Коефіцієнт використання світлового потоку, η | |
| 8. | Коефіцієнт запасу К3 | |
| 9. | Коефіцієнт затінення, γ | 0, 8 |
| 10. | Кількість ламп (розрахункова) n | |
| 11. | Кількість світильників, N | |
| 12. | Фактична горизонтальна освітленість приміщення, Е , лк | |
| 13. | Сумарна електрична потужність усіх світильників, встановлених у приміщенні, Рсв |
|
|
