Для обозначения свойств будем использовать прямоугольник, изображенный пунктирной линией.

Связь между объектом и характеризующим его свойством изображается в виде линии, соединяющей их обозначения. Характер связи между объектом и его свойством может быть различный.

Свойства могут быть единичными и множественными.

Единичное свойство – это свойство, которое может обладать только одним значением в каждый момент времени

Например, каждый человек может иметь только одну «Дату_рождения» или «Стаж_работы».

Множественное свойство это свойство, которое может обладать несколькими значениями.

Например, свойство «Иностранный_язык» у объекта СОТРУДНИК, если СОТРУДНИК может владеть несколькими иностранными языками.

При изображении связи между объектом и его свойствами для единичных свойств будем использовать одинарную стрелку, а для множественных свойств - двойную стрелку на конце линии, соединяющей объект с данным свойством.

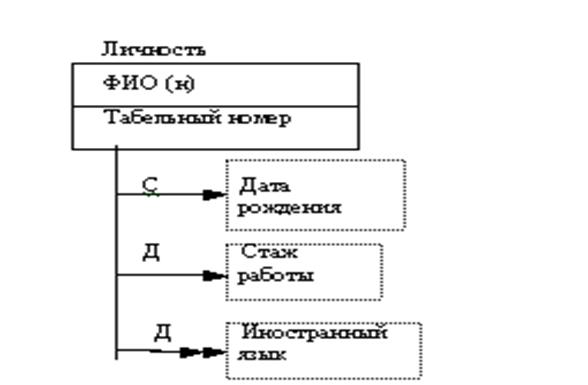

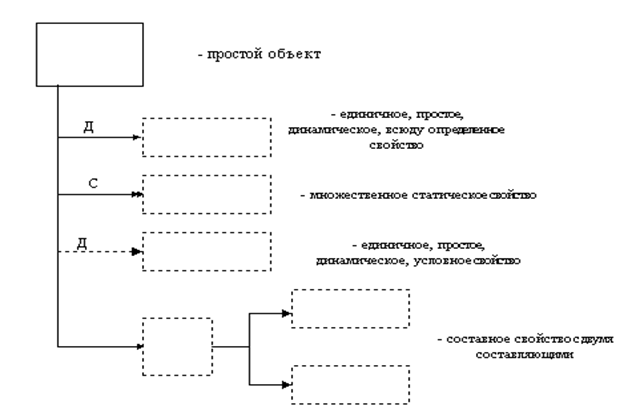

рис. 5. Изображение объекта и его свойств

Свойства могут быть статистическими и динамическими.

Статистические – это свойства, значения которых не могут измениться с течением времени.

Динамические - это свойства, значения которых могут изменяться со временем.

Для обозначения динамических свойств будем использовать букву «Д», а статических - «С» над соответствующей линией.

Например, упомянутое выше свойство «Дата_рождения» будет являться статическим, а «Стаж» - динамическим.

Свойства могут быть условными.

Условные - это свойства, которые присутствуют не у всех объектов данного класса.

Например, для отдельных служащих может иметь место свойство «Ученая степень», а другие объекты этого класса могут не обладать указанным свойством.

При изображении связи условного свойства с объектом будем использовать пунктирную линию, а если свойство определено для всех экземпляров объектов данного класса – сплошну
ю.

Рис. 7. Пример изображения условного свойства

Правильность отображения предметной области в ER-модели будет зависеть от того, какие ситуации возможны в данной предметной области, а какие - нет. Так, если в вузе сотрудник может занимать несколько должностей одновременно, например, быть одновременно ректором и заведующим кафедрой, то фрагмент ER-модели будет выглядеть так, как изображено на рис. 8 А) – множественное свойство, а, а если внутривузовское совместительство не разрешено - то так, как изображено на рис. 8 –Б) – единичное свойство.

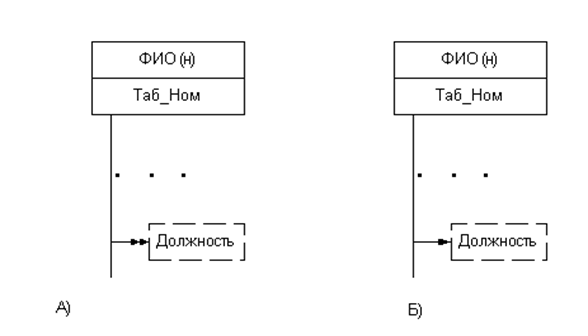

Рис. 8. Варианты изображения предметной области:

а - разрешено совместительство; б - не разрешено

Иногда в ER-модели бывает полезно ввести понятие составного свойства.

Составное – это свойство, имеющее группу однородных свойств.

Например, свойство «Адрес», состоящее из «Города», «Улицы», «Дома» и «Квартиры».

Будем использовать для обозначения составного свойства пунктирный квадрат, из которого исходят линии, соединяющие его с обозначениями составляющих его элементов.

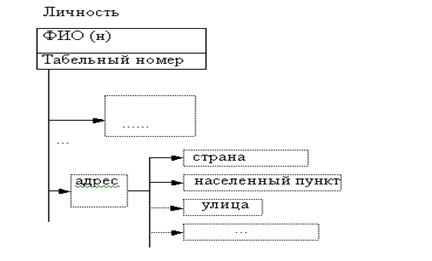

Рис. 2.11. Пример изображения составного свойства
