И выполнение этапов разработки кинематической схемы
|
|
Для принятой компоновки модуля со встроенным приводом определяется структурная формула. В рассматриваемом случае возможны несколько вариантов структурной формулы, для анализа выбраны 2 варианта: c нормальной множительной структурой (формула Z = 1× 3) и со сложенной структурой (формула Z = 1∙ (1 + 1× 2).
Из двух вариантов предпочтительным является второй, т.к. в первом значения частных передаточных отношений i могут выйти за установленные пределы 0, 25 ≤ i ≤ 2, если jпк > 2, 8 [2].
С целью подробной оценки вариантов составляются принципиальные кинематические схемы привода, структурные сетки и графики частот вращения валов с учетом установленных правил их построения.
На рис. 5 показана кинематическая схема привода для второго варианта структурной формулы Z = 1∙ (1 + 1∙ 2). На рис. 6 показана структурная сетка и график частот вращения валов данного привода.
 |
Рис. 5. Кинематическая схема привода

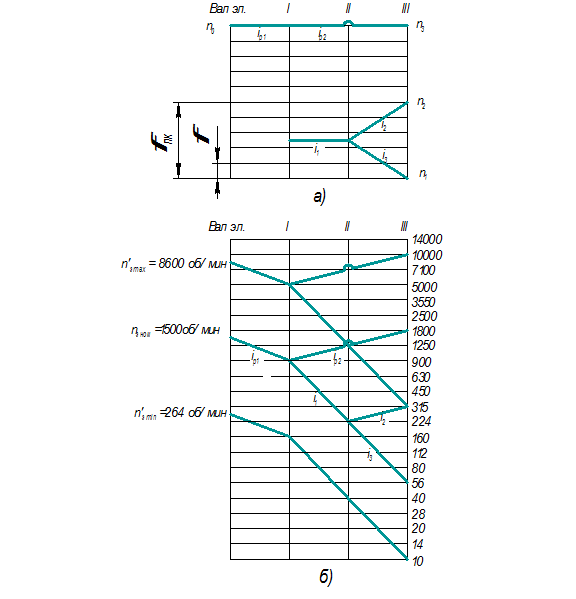

Рис. 6. Структурная сетка а) и график частот вращения валов привода б)
По графику частот вращения по известным методикам определяются значения частных передаточных отношений, диаметры шкивов ременных передач и числа зубьев зубчатых колес [5].
|
|
