  • А) Теплопровідність








    Теплопровідністю називається процес розповсюдження тепла між частинками, що безпосередньо торкаються, зумовлений тепловим рухом молекул або атомів речовини, а в металах – вільних електронів. Математично цей процес описується рівняння Фур’є:



    . (2)



    У цьому рівнянні d2Q – кількість тепла, що передається в напрямку х за рахунок теплопровідності; l – питома теплопровідність матеріалу, крізь який йде передача тепла; dq – температура; dS – поверхня, крізь яку протікає тепло. Величина називається градієнтом температури і характеризує швидкість зміни температури в напрямку х, що перпендикулярний до площини dS. Із рівняння (2) отримуємо:



    . (3)




    рис. 1 – до визначення розподілу температури в стінці, що розділяє два середовища, з різними температурами q1 і q2.

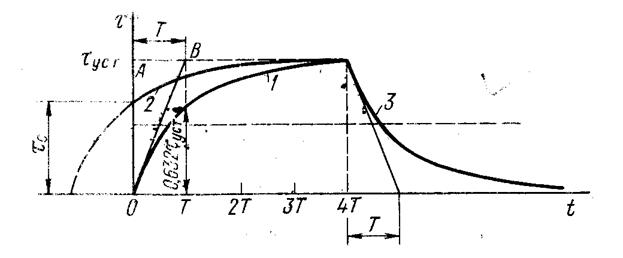

    рис. 2 – Криві нагрівання (охолодження) апаратів в перехідних режимах роботи.

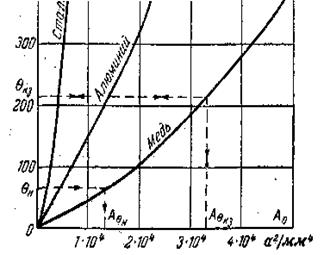

    Рис.3 – Криві q=f(A0) для різних матеріалів.


    Таким чином, питома теплопровідність l є кількість тепла, що проходить крізь одиницю поверхні за 1 секунду при градієнті температури 1°С м-1. Негативний знак правої частини рівняння (2) зумовлений тим, що теплова енергія розповсюджується від точок з більшою температурою до точок з меншою температурою, тобто в напрямку, протилежному градієнту температури. Цьому розглядуване тепло, що передається в напрямку х ми беремо часну похідну від температури по координаті х. Як приклад використовуємо рівняння (2) для знаходження розподілу температури в стінці, що розподіляє два середовища, які мають різні температури q1 і q2 (рис.1). Перетворюючи (2), маємо:



    . (4)



    тут – кількість тепла, що проходить крізь поверхню 1м2 за 1с, яка викликається щільністю теплового потоку. Для сталого режиму ця величина постійна:



    . (5)



    Після інтегрування (5) отримуємо:

    . (6)



    Таким чином, падіння температури вздовж координати х відбувається за лінійним законом. Інколи для зручності розрахунків вводять поняття теплового опору Rт. Потік, який проходить за 1с крізь всю поверхню, можна визначити так:

    Ф=Ф0 S.



    Користуючись (5) і (6), отримуємо:



    (7)



    де Rт – тепловий опір стінки.

    Рівняння (7) аналогічне рівнянню Ома для електричного кола і називається тепловим законом Ома: падіння температурного потенціалу визначається добутком потоку на тепловий опір. Тепловий опір пропорційний довжині шляху потоку d і зворотно пропорційний перерізу і питомій теплопровідності. З (7) можна отримати:



    Ф=Dq/Rт. (8)



    Кількість тепла Ф, що відводиться за 1с від тіла за рахунок теплопровідності, прямо пропорційне перепаду температури Dq і зворотно пропорційне тепловому опору Rt того тіла, крізь яке передається тепло. Якщо тепловий потік проходить крізь ряд стінок з товщиною sі, теплопровідністю lі, то тепловий опір визначається таким чином:



    .
