Протокол измерений к лабораторной работе № 15
|
|
«Нелинейная цепь постоянного тока»

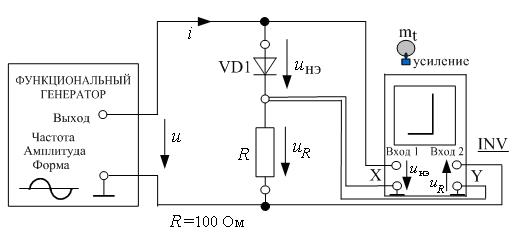

Рис 1П (для НЭ1, для НЭ2-НЭ6 аналогично)
Рис. 2П
Экспериментальные данные представлены в табл. 1П.
Таблица 1П
| U НЭ5, В | ±1 | ±2 | ±3 | ±4 | ±5 | ±6 | ±7 | ±8 | ±9 | ±10 | ±11 | ±12 | |
| I НЭ5, мА при U > 0 | |||||||||||||
| I НЭ5, мА при U< 0 | |||||||||||||
| U НЭ6, В | ±1 | ±2 | ±3 | ±4 | ±5 | ±6 | ±7 | ±8 | ±9 | ±10 | ±11 | ±12 | |
| I НЭ6, мА при U > 0 | |||||||||||||
| I НЭ6, мА при U< 0 |

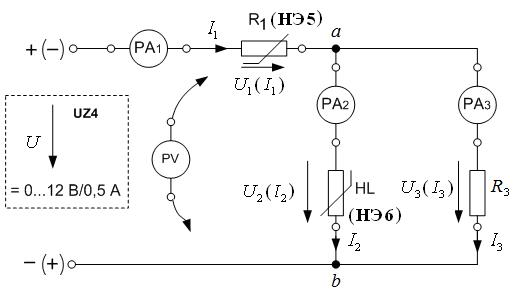

Рис. 3П
Результаты измерений представлены в табл. 2П.
Таблица 2П
| U вх, В | |||||||||||||
| U вых, В R н =∞ | |||||||||||||
| U вых, В R н=100 Ом | |||||||||||||
| U вых, В R н=330 Ом |
Рис. 4П
Результаты измерений представлены в табл. 3П.
Таблица 3П
 , В
|  , В
|  , В
|  , мА
|  , мА
|  , мА
|
| -5 |
Значение сопротивления R 3= Ом.
Используя экспериментально полученные вольтамперные характеристики нелинейных элементов R1 (НЭ5), HL (НЭ6), построив вольтамперную характеристику линейного резистора R3, рассчитать графически токи и напряжения в нелинейной цепи (рис. 3П) для двух полярностей входного напряжения. Результаты сравнить с экспериментальными.
|
|
