Подвеска редуктора

(3/5)

Рис. 1.3

1 - шплинт 6, 3 х 10 ГОСТ 397-79 – 8 шт.

2 - масленка 23.90.Ц6 ГОСТ 19853-74 – 4 шт.

3 – валик (1.7100.31.52.104.00)– 4 шт. – 1, 1 кг

4 – кольцо (1.7030.31.52.108.00) – 16 шт. – 0, 027 кг

5 - кольцо А-62 ГОСТ 13943-68 – 8 шт.

6 – болт подвески (7030.31.52.101.00) – 4 шт. – 5, 85 кг

7 - подшипник шарнирный № ШС-40 ГОСТ 3635-78 – 4 шт.

8 – втулка (1.7100.31.52.104.00) – 4 шт. – 0, 12 кг

9 – шайба (1.7100.31.52.118.00) – 4 шт. – 0, 02 кг

10 - гайка М27 х 2-6Н.6.35.016 ГОСТ 5915-70 – 8 шт.

11 – шайба (1.7171.31.52.105.00) – 4 шт. – 0, 019 кг

12 – гайка верхняя (1.7030.31.52.102.00) – 4 шт. – 2, 4 кг

13 – амортизатор (2.7030.31.52.011.00) – 8 шт. – 2, 28 кг

14 – гайка нижняя карданная муфта (1.7030.31.52.103.00) – 4 шт.

Подвеска редуктора

(4/5)

Рис. 1.4

1 – шайба (1.7020.31.53.067.00) – 8 шт. – 0, 068 кг

2 – гайка (1.7020.31.53.066.00) – 8 шт. – 0, 576 кг

3 - гайка М14-6Н.6.35.016 ГОСТ 5915-70 – 16 шт.

4 - шайба 140Т.65Г.016 ГОСТ 6402-70 – 16 шт.

5 – вилка (1.7020.31.53.051.30) – 8 шт. – 6, 12 кг

6 – прокладка (1.7020.31.53.068.20) – 4 шт. – 0, 009

7 – прокладка (1.7020.31.53.069.00) – 8 шт. – 0, 002 кг

8 – стакан (1.7020.31.53.063.20) – 8 шт. – 2, 87 кг

9 – прокладка (1.7020.31.53.074.00) – 8 шт. – 0, 0056 кг

10 – щит (1.7020.31.53.062.50) – 8 шт. – 0, 038 кг

11 - шайба 16Л.65Г.016 ГОСТ 6402-70 – 16 шт.

12 - пробка 3/8" ГОСТ 12720-67 – 16 шт.

13 – кольцо зажимное (1.7020.31.53.064.20) – 8 шт. – 1, 8 кг

14 - болт М12-6 х 85.68.35-016 ГОСТ 7796-70 – 32 шт.

15 - болт М14 х 50 ГОСТ 7796-70 – 16 шт.

16 – прокладка (1.7020.31.53.065.10) – 4 шт. – 1, 15 кг

17 - гайка М12-6Н.6.35.016 ГОСТ 5915-70 – 32 шт.

Подвеска редуктора

(5/5)

Рис. 1.5

1 – кулачок (1.7020.31.53.056.10) – 8 шт. – 3, 04 кг

2 – ролик (1.7020.31.53.057.00) – 16 шт. – 0, 205 кг

3 – колпачок (1.7020.31.53.061.00) – 16 шт. – 0, 085 кг

4 – винт (1.7030.31.53.103.00) – 16 шт. – 0, 01 кг

5 – шайба (1.7070.31.53.101.00) – 16 шт. – 0, 009 кг

6 - шайба 12.ОТ.65Г.016 ГОСТ 6402-70 – 16 шт.

Подвешивание тягового электродвигателя

(1/3)

Рис. 1.1 Опорно-рамное подвешивание тяговых электродвигателей

Подвешивание тягового электродвигателя

(2/3)

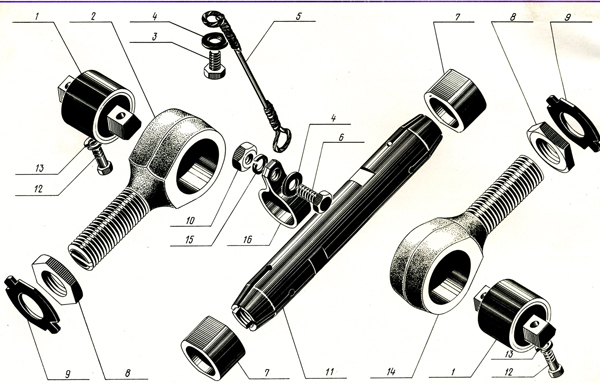

Рис. 1.2

1 – шарнир резинометаллический (2.7170.31.53.016.00) – 4 шт. – 2, 44 кг

2 – болт (1.7170.31.53.214.01) – 2шт. – 3, 9 кг

3 - болт М10-6р х 20 ГОСТ 7797-70

4 - шайба 10Л.65Г.016 ГОСТ 11371-78 – 2шт.

5 – трос предохранительный (2.7170.31.53.017.00) – 2 шт.

6 - болт М10-бд х 35 ГОСТ 7797-70 – 2 шт.

7 – втулка (1.7170.31.53.218.00) – 4 шт. – 0, 52 кг

8 – гайка (1.7170.31.53.226.00) – 4 шт. – 0, 29 кг

9 – шайба (1.7020.31.53.067.00) – 4 шт. – 0, 068 кг

10 - гайка М10-6Н.6.35.016 ГОСТ 5915-70 – 2 шт.

11 – тяга (1.7170.31.53.201.10) – 2 шт. – 3, 7 кг

12 – болт (1.7170.31.53.225.00) – 8 шт.

13 - шайба 12Л.65Г.016 Гост 11371-78 – 8 шт.

14 – болт (1.7170.31.53.214.00) – 2 шт. – 3, 9 кг

15 - шайба 10.01.016 ГОСТ 6402-70 – 2 шт.

16 – хомут (1.7170.31.53.219.00) – 2 шт.
