Развертывание заземляющих устройств

РАЗВЕРТЫВАНИЕ СТАНЦИИ

1. Выбор площадки для развертывания станции

Площадка выбирается размером 10´ 10 м с уклоном 3…5°. Угол закрытия не должен превышать 7° в рабочем секторе антенны, расширенном в обе стороны на 15°. Рабочий сектор не должен пересекать места скопления людей ближе 50 м.

План-график развертывания станции

НДР-1 – начальник СКС

НДР-2 – техник СКС

НДР-3 – радиомеханик

НДР-4 – водитель-электромеханик

1. Топопривязка станции

Топопривязка станции заключается в определении географических координат места развертывания и в определении ис­тинного азимута фокальной оси антенны при установке ее на нуль по шкале опорно-поворотного устройства.

К географическим координатам относятся:

географическая долгота l;

географическая широта j;

высота станции над уровнем моря Н.

Географические координаты определяются по карте масштабом от 1: 25000 до 1: 100000. Точность определения географических координат:

l и j – ошибка не должна превышать 2¢;

Н – определяется о точностью до 100 м.

Аппаратура программного наведения рассчитывает истинный азимут направления антенны на ИСЗ на основании исходных данных (параметры орбитального движения, координаты места развертывания). Посредством системы управления антенны происходит разворот антенны в азимутальной плоскости на величину рассчитанного значения азимута относительно нулевого положения. Для того чтобы направление антенны при этом совпадало с направлением на ИСЗ, необходимо совмещать направление антенны при установ­ке ее на нуль в азимутальной плоскости с направлением истин­ного меридиана. Однако на практике всегда имеет место некото­рый угол между нулевым направлением антенны и направлением на истинный Север. Этот угол есть не что иное, как истинный ази­мут фокальной оси антенны при установке ее на нуль по азиму­тальной шкале опорно-поворотного устройства или просто истин­ный азимут нулевого направлений антенны. На величину этого угла необходимо скорректировать расчетное значение азимута. Поэтому при вводе в АПН истинный азимут нулевого направления антенны называется азимутальной коррекцией – «К».

«К» определяется по следующей методике (рис. 1):

установите антенну на нуль по азимуту с помощью системы уп­равления антенной (в станциях последних выпусков - вручную;

расфиксируйте антенну по углу места, установите ее вручную на нуль по угломестной шкале опорно-поворотного устройства; +

застопорите антенну по углу места с помощью механического стопора;

установите визир на антенной колонке;

установите вешку на расстояние 30…40 м от аппаратной так, чтобы она находилась в перекрестье визира;

отметьте место установки вешки колом заземления;

установите вешку на расстоянии 60...80 м от аппаратной так, чтобы она находилась в перекрестье визира (в перекрестье визира должен оставаться кол заземления, установленный на место вешки);

установите буссоль на первом месте установки вешки и сори­ентируйте ее в направлении магнитного меридиана; поворачивая головку буссоли по азимуту, «поймайте» вешку в перекрестье буссоли;

отсчитайте по шкале буссоли угол между направлением маг­нитного меридиана и направлением на вешку (Ам);

по данным карты определите величину магнитного склонения d_скл (угол между магнитным и истинным меридианами);

рассчитайте значение азимутальной коррекции К по формуле

К = Ам ± d_скл

где знак " +", если склонение восточное,

знак " ¾ ", если склонение западное.

Если установка вешки и буссоли в нулевом направлении антен­ны затруднена из-за наличия препятствий, то необходимо развер­нуть антенну в направлении, удобном для установки вешки и бус­соли. После чего отсчитать угол a по азимутальной шкале опорно-поворотного устройства.

Тогда К = Ам ± d_скл – a

Развертывание заземляющих устройств

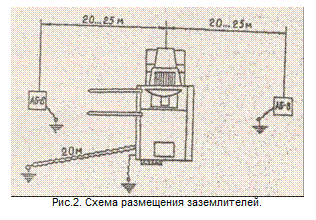

В составе станции имеются 4 заземлителя (один – для аппаратной, два – для агрегатов питания и один - для работы ав­томатического защитного отключающего устройства АЗОУ). Колья заземлителей вбиваются в грунт на глубину 1, 5 м. Схема размещения заземлителей приведена на рис.2.

Заземлитель АЗОУ должен размещаться на максимальном удалении (20 м) от заземлителя аппаратной и заземлителей агрегатов питания.

При питании аппаратной от промышленной сети, переменного трехфазного тока или от другого внешнего источника рекоменду­ется оборудовать контур заземления по схеме рис.3.

Силовые кабели имеют длину 25 м.

Силовые кабели не должны лежать на грунте, а должны прокла­дываться по кабельростам из комплекта станции. Расстояние меж­ду силовыми и соединительными кабелями при параллельной, их прокладке должно быть не менее 1, 5 м.

Силовые кабели, прокладываемые к агрегатам питания, укрепляются на них с помощью специальных хомутов. Питание аппаратной осуществляется, только через ввод СЕТЬ. (В станциях последних выпусков – СЕТЬ АГР.)
