Нашли самый бюджетный и оптимальный вариант: сервис VisitTime.⚡️ Для новых пользователей первый месяц бесплатно. А далее 290 руб/мес, это в 3 раза дешевле аналогов. За эту цену доступен весь функционал: напоминание о визитах, чаевые, предоплаты, общение с клиентами, переносы записей и так далее. ✅ Уйма гибких настроек, которые помогут вам зарабатывать больше и забыть про чувство «что-то мне нужно было сделать». Сомневаетесь? нажмите на текст, запустите чат-бота и убедитесь во всем сами! Методика гидравлического расчета установки углекислотного пожаротушения низкого давления
1. Среднее за время подачи двуокиси углерода давление в изотермическом резервуаре р_m, МПа, определяется по формуле
p = 0, 5 x (p + p), (1) m 1 2
где p_1 - давление в резервуаре при хранении двуокиси углерода, МПа; p_2 - давление в резервуаре в конце выпуска расчетного количества двуокиси углерода, МПа, определяется по рисунку. 2. Средний расход двуокиси углерода Q_m, кг x с(-1), определяется по формуле
m Q = ─ ─ ─, (2) m t
где m - расчетное количество двуокиси углерода, кг; t - нормативное время подачи двуокиси углерода, с. 3. Внутренний диаметр питающего (магистрального) трубопровода d_i, м, определяется по формуле
-3 -2 2 0, 19 d = 9, 6 x 10 x [(k) x (Q) x l ], (3) i 4 m 1
где k_4 - множитель, определяется по таблице; l_1 - длина питающего (магистрального) трубопровода по проекту, м.
┌ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┬ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┬ ─ ─ ─ ─ ─ ─ ─ ─ ┬ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┬ ─ ─ ─ ─ ─ ─ ─ ─ ┬ ─ ─ ─ ─ ─ ─ ─ ─ ┬ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┐ │ p_m, МПа │ 1, 2 │ 1, 4 │ 1, 6 │ 1, 8 │ 2, 0 │ 2, 4 │ ├ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┼ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┼ ─ ─ ─ ─ ─ ─ ─ ─ ┼ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┼ ─ ─ ─ ─ ─ ─ ─ ─ ┼ ─ ─ ─ ─ ─ ─ ─ ─ ┼ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┤ │ Множитель k_4 │ 0, 68 │ 0, 79 │ 0, 85 │ 0, 92 │ 1, 0 │ 1, 09 │ └ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┴ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┴ ─ ─ ─ ─ ─ ─ ─ ─ ┴ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┴ ─ ─ ─ ─ ─ ─ ─ ─ ┴ ─ ─ ─ ─ ─ ─ ─ ─ ┴ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┘
4. Среднее давление в питающем (магистральном) трубопроводе в точке ввода его в защищаемое помещение рассчитываются из уравнения

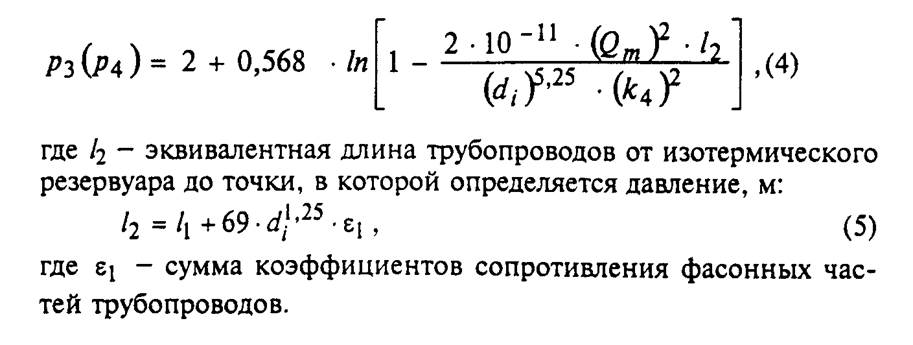

" Формула 4 и 5 " Среднее давление в питающем (магистральном) трубопроводе в точке ввода его в защищаемое помещение"
5. Среднее давление составляет
p' = 0, 5 (p + p), (6) m 3 4
где р_3 - давление в точке ввода питающего (магистрального) трубопровода в защищаемое помещение, МПа; р_4 - давление в конце питающего (магистрального) трубопровода, МПа. 6. Средний расход через насадок Q'_m, кг x с(-1), определяется по формуле
Q' = 4, 1 x 10 x мю k x A x кв.корень (exp(1, 76 x p'), (7) m 5 3 m
где мю - коэффициент расхода через насадок; А_3 - площадь выпускного отверстия насадка, м2; k_5 - коэффициент, определяемый по формуле
0, 03 k = 0, 03 + ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─. (8) 5 1, 025 - 0, 5 x p' m
7. Количество насадков кси_1 определяется по формуле
кси = Q /Q'. 1 m m
8. Внутренний диаметр распределительного трубопровода d'_i, м, рассчитывается из условия
d' > = 1, 4 x d x кв. корень (кси), (9) i 1
где d - диаметр выпускного отверстия насадка, м

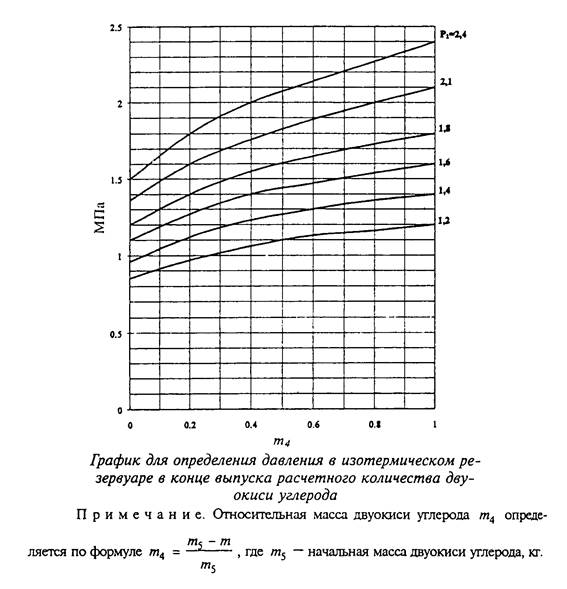

" График для определения давления в изотермическом резервуаре в конце выпуска расчетного количества двуокиси углерода"
|
