  • Принципы кодирования изображений






    При преобразовании цветового ТВ-сигнала из аналоговой в цифровую форму согласно рекомендации МСЭ-Р (Международного Союза Электросвязи) используются частоты дискретизации и формируются цифровые потоки, приведенные в табл.10.1.

    Таблица 10.1.

    Некоторые основные показатели при кодировании ТВ-сигнала

    Компоненты и пара- метры сигнала Обозначения Частоты дискретизации и ско- рости передачи
    Сигнал яркости Y 13, 5 МГц (8 бит× 13, 5= 108 Мбит/с)
    Цветоразностный сигнал R – Y CR 6, 75 МГц (8 бит× 6, 75 = 54 Мбит/с)
    Цветоразностный сигнал B- Y CB 6, 75 МГц (8 бит× 6, 75 = 54 Мбит/с)
    Полное число отсчётов в секунду S 13, 5 + 6, 75 + 6, 75 = =27 М-отсчётов/с
    Требуемая полоса частот канала BN 135 МГц



    Эти данные показывают, что в результате аналогово-цифрового преобразования цветового ТВ-сигнала результирующие потоки битов и требуемые для их передачи полосы частот очень велики, и потому требуется сокращение избыточности (сжатие сигнала). Общепринятым методом сжатия в настоящее время являются алгоритмы стандарта МРЕG-2, позволяющие снизить скорость передачи кодированного сигнала до 5 ÷ 10 Мбит/с.

    Структурная схема кодирующего устройства показана на рис.10.13.





    Рис.10.13. Структурная схема кодера изображений



    В кодере MPEG-2 вначале обрабатываются фрагменты изображения

    (блоки) размером 8 × 8 пикселей, несущие информацию о яркости или цветности. Яркостные блоки объединяются в макроблоки, состоящие из четырёх блокови имеющих размер 16 × 16 пикселей. Если с каждым макроблоком связаны по одному блоку цветоразностных сигналов (СR и СB), то такой формат цветовой дискретизации обозначается 4: 2: 0. Если же число цветовых блоков равно четырём (по два блока для каждого из цветоразностных сигналов СR и СB), то имеет место формат цветовой дискретизации 4: 2: 2. Смежные макроблоки группируются вместе и образуют слайс (вырезку из данных массива).

    Первичной кодированной единицей изображения является кадр, состоящий из группы слайсов, составляющих активную область изображения. Для сокращения пространственной избыточности в пределах одного кадра при кодировании создаётся I -кадр, содержащий всю информацию, необходимую для декодирования изображения. В случае сбоя в работе или помех в канале передачи I -кадры позволяют возобновить процесс правильного декодирования. Для повышения степени сжатия I -кадры передаются примерно один раз в 12 кадров. В остальное время передаются Р -кадры и В -кадры, значения которых предсказуемы: для Р -кадров – исходя из значений, предшествующих I - и Р -кадров, а для В -кадров – исходя из значений предшествующих и последующих I -кадров и P-кадров.

    Чтобы декодер мог правильно восстановить информацию, требуется передавать также дополнительную служебную информацию. Для этого каждый кадр снабжается заголовком, а ряд взаимосвязанных I-, Р- и В -кадров объединяется в группу кадров (GOP), которая также снабжается заголовком. Полученная структура данных называется элементарным потоком данных. В последовательности GОР вначале следуют I - и Р- кадры, а затем В -кадры (рис.10.12), которые реконструируются декодером из ранее принятых I - и Р -кадров. Поскольку последовательность передачи кадров не совпадает с последовательностью их воспроизведения, то на уровне пакетированного элементарного потока добавляются временные метки декодирования (DTS) и представления (PTS), которые несут информацию о необходимых моментах времени декодирования и отображения кадров.

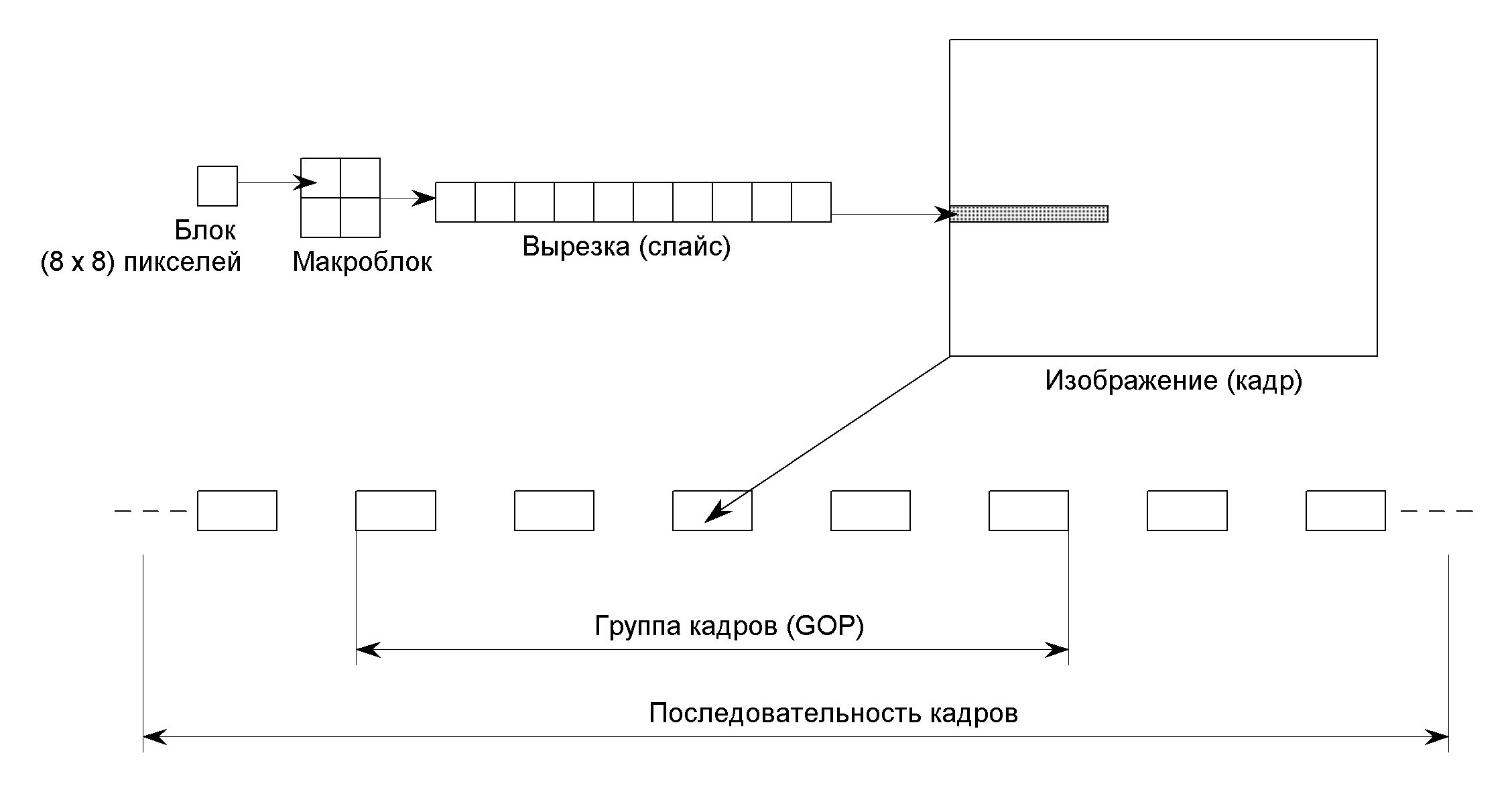

    Таким образом, в процессе кодирования создаётся сложная шестиуровневая иерархическая структура: блок – макроблок – слайс – кадр – группа кадров – последовательность кадров (рис.10.13).

    Рис.10.13. Иерархическая структура кодирования МРЕG-2
