Эхолоты с электромеханическим самописцем

Комплект эхолота с электромеханическим самописцем (рис. 21) состоит из основного прибора, блока питания, забортного устройства и соединительных кабелей. Центральный прибор смонтирован в брызгонепроницаемом корпусе и содержит механизм самописца, лентопротяжный механизм и усилитель. На крышке корпуса расположены смотровое окно и панель управления работой эхолота. Забортное устройство содержит излучающий и приемный вибраторы, заключенные в одном корпусе – обтекателе, и снабжено приспособлением для крепления его к борту промерного судна.

Рис. 21. Комплект эхолота:

1 – основной прибор; 2 – блок питания; 3 – забортное устройство

Электромеханический самописец (рис. 22) состоит из привода (электродвигатель, редуктор), подающей и приемной катушек лентопротяжного механизма, электропроводного стола, бесконечной ленты с электропроводным пером, посылочного контакта, контактной пластины, шкалы глубин и электротермической бумаги.

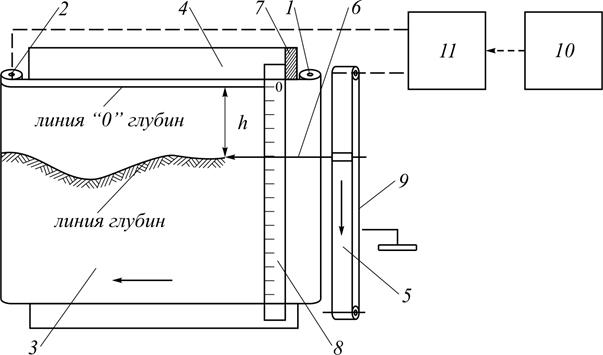

Рис. 22. Схема электромеханического самописца:

1 – подающая катушка; 2 – приемная катушка; 3 – электротермическая бумага; 4 – электропроводный стол; 5 – бесконечная лента; 6 – электропроводное перо; 7 – посылочный контакт; 8 – шкала глубин; 9 – контактная пластина; 10 – электро-

двигатель; 11 – редуктор

Работа самописца эхолота происходит в соответствии со следующей принципиальной схемой. Электродвигатель 10 через редуктор 11 вращает с постоянной скоростью бесконечную ленту, на которой закреплено записывающее перо самописца 6. Одновременно электродвигатель через редуктор вращает валики протяжки бумаги 3. Электротермическая бумага перемещается вдоль электропроводного стола 4, а электропроводное перо 6 перемещается поперек бумажной ленты вдоль шкалы глубин 8.

Двигаясь поперек стола, перо самописца замыкает посылочный контакт 7 и блок посылки с некоторой задержкой равной времени, которое необходимо перу для перемещения от посылочного контакта до нулевой отметки шкалы глубин, формирует электрический импульс и выдает его на перо самописца и генератор. Происходит запуск генератора и осуществляется посылка ультразвукового сигнала.

Отраженный от дна эхо-сигнал принимается вибратором-приемником, где преобразуется в электрический импульс, который после усиления поступает на перо самописца. К моменту возвращения эхо-сигнала от дна водоема перо переместится на расстояние , пропорциональное времени прохождения сигналом двойного расстояния от плоскости вибратора до дна.

Запись профиля дна у самописцев осуществляется на специальную электротермическую бумагу, которая состоит из трех слоев. Верхний слой – смесь серы и цинка. Средний слой пропитан угольным порошком, а нижний покрыт порошком алюминия.

При подаче с пера самописца на бумагу напряжения (в момент прохождения пером нулевого деления шкалы глубин и в момент приема отраженного от дна эхо-сигнала) происходит прожигание верхнего светлого слоя электротермической бумаги (в виде точки). Совокупность следующих с большой частотой точечных записей образуют сплошную линию записи “0” глубин и профиля дна.
