Разработка мероприятий по улучшению условий труда.

Работа инженера службы РЗА в помещении ОПУ заключается в наладке и проверке устройств релейной защиты и так или иначе связана с наблюдением за показаниями приборов непосредственно на терминале, либо с использованием ПК. При этом необходимо различать мелкие детали на значительном расстоянии. В этих условиях предъявляют особые требования как к уровню освещенности, так и к качеству освещения.

Освещение должно быть равномерным по всему помещению, не должно быть бликов или теней на приборах. В поле зрения персонала не должны попадать светящие поверхности большой яркости, отблески и блики, а также резкие контрасты яркости различных поверхностей.

Площадь помещения: 17х9=161

Используют люминесцентные лампы MASTER TL-D SUPER 80 1 SL, предназначенные для применения в производственных или иных помещениях с нормальными условиями.

Световой поток которого .

Мощность лампы = 36 В.

Габариты: Межцокольное расстояние А = 1199, 4 мм

Длина вставки В = 1204, 1 мм

Общая длина С = 1213, 6 мм

Диаметр D = 28 мм

В проекте предусмотрено:

- установка стекол в измерительных приборах с наклоном 10 градусов к вертикали;

- для смягчения затенения шкалы внутренняя поверхность части корпуса прибора, размещенная над диском, окрашена в белый цвет;

- потолок окрашен в белый цвет с коэффициентом отражения 0, 5 и стены – в светлые тона с коэффициентом отражения 0, 3;

- пол в ОПУ выполнен матовым светлым, с коэффициентом отражения 0, 1 (светлый пол улучшает условия равномерного освещения щита, так как подсвечивает нижнюю часть панелей);

Расчет освещенности рабочего места сводится к выбору системы освещения, определению необходимого числа светильников, их типа и размещения.

Расчетная высота подвеса светильника определяется исходя из геометрических размеров помещения:

h = H - = 3, 5 – 1 - 0, 04 = 2, 5 м, (6.1)

где Н – высота помещения;

– высота рабочей поверхности;

– высота свеса светильника.

Определяю индекс помещения, который зависит от соотношения размеров освещаемого помещения:

= = 2, 47. (6.2)

Общий световой поток в помещении:

, лм. (6.3)

где Е = 300 лк – нормированная освещенность;

– коэффициент запаса при искусственном освещении;

S = 161 – освещаемая площадь;

Z = 1, 1 – коэффициент неравномерности освещения;

η – коэффициент использования светового потока, который находится по справочным данным и зависит от индекса помещения и коэффициентов отражения потолка, стен и пола;

Определяю количество необходимых светильников:

, штук. (6.4)

Тогда расчетный световой одного светильника:

, лм. (6.5)

Выполняю проверку по погрешности светового потока в помещении:

(6.6)

При расчетах освещения по любому методу отклонения светового потока выбираемой стандартной лампы при нормативной освещенности допускается в пределах от + 20% до -10% от значения, полученного по расчету, т.е. мы входим в пределы.

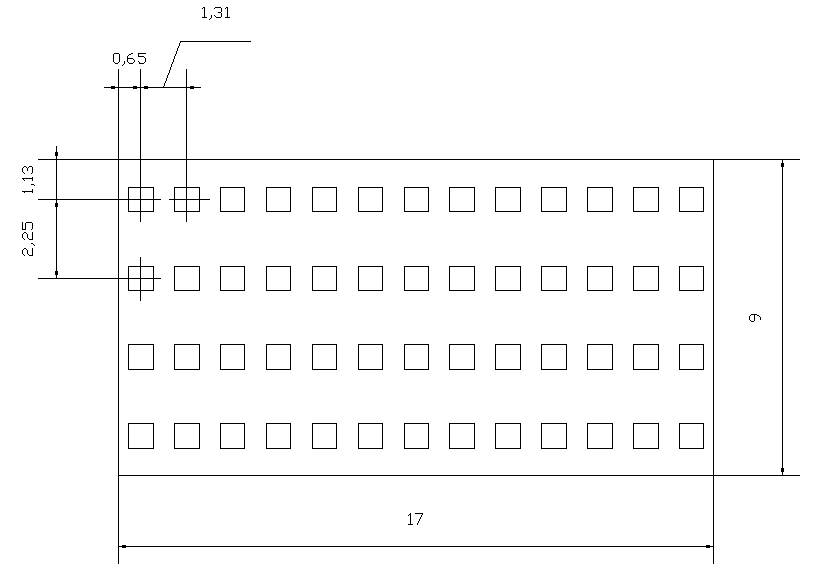

Рисунок 6.2 – Схема размещения люминесцентных ламп в помещении
