Разрядные микроконтроллеры с 8 Кбайтами внутрисистемно программируемой Flash памяти






Отличительные особенности:

  • 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
  • Прогрессивная RISC архитектура
    130 высокопроизводительных команд, большинство команд выполняется за один тактовый цикл
    32 8-разрядных рабочих регистра общего назначения Полностью статическая работа
    Приближающаяся к 16 MIPS (при тактовой частоте 16 МГц) производительность
    Встроенный 2-цикловый перемножитель
  • Энергонезависимая память программ и данных
    8 Кбайт внутрисистемно программируемой Flash памяти (In-System Self-Programmable Flash)
    Обеспечивает 1000 циклов стирания/записи
    Дополнительный сектор загрузочных кодов с независимыми битами блокировки
    Обеспечен режим одновременного чтения/записи (Read-While-Write)
    512 байт EEPROM
    Обеспечивает 100000 циклов стирания/записи
    1 Кбайт встроенной SRAM
    Программируемая блокировка, обеспечивающая защиту программных средств пользователя
  • Встроенная периферия
    Два 8-разрядных таймера/счетчика с отдельным предварительным делителем, один с режимом сравнения
    Один 16-разрядный таймер/счетчик с отдельным предварительным делителем и режимами захвата и сравнения
    Счетчик реального времени с отдельным генератором
    Три канала PWM
    8-канальный аналого-цифровой преобразователь (в корпусах TQFP и MLF)
    6 каналов с 10-разрядной точностью
    2 канала с 8-разрядной точностью
    6-канальный аналого-цифровой преобразователь (в корпусе PDIP)
    4 канала с 10-разрядной точностью
    2 канала с 8-разрядной точностью
    Байт-ориентированный 2-проводный последовательный интерфейс
    Программируемый последовательный USART
    Последовательный интерфейс SPI (ведущий/ведомый)
    Программируемый сторожевой таймер с отдельным встроенным генератором
    Встроенный аналоговый компаратор
  • Специальные микроконтроллерные функции
    Сброс по подаче питания и программируемый детектор кратковременного снижения напряжения питания
    Встроенный калиброванный RC-генератор
    Внутренние и внешние источники прерываний
    Пять режимов пониженного потребления: Idle, Power-save, Power-down, Standby и снижения шумов ADC
  • Выводы I/O и корпуса
    23 программируемые линии ввода/вывода
    28-выводной корпус PDIP, 32-выводной корпус TQFP и 32-выводной корпус MLF
  • Рабочие напряжения
    2, 7 - 5, 5 В (ATmega8L)
    4, 5 - 5, 5 В (ATmega8)
  • Рабочая частота
    0 - 8 МГц (ATmega8L)
    0 - 16 МГц (ATmega8)
  • Выбираем 28-выводной корпус PDIP

· Блок-схема:

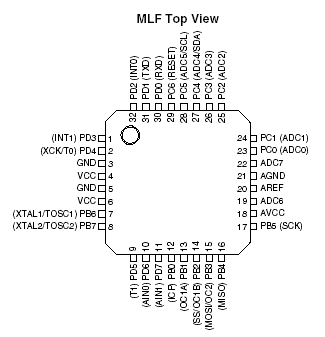

Расположение выводов:
