Розрахунок струмів короткого замикання. Знання величини струмів короткого замикання потрібні для перевірки надійності роботи електричних апаратів

Знання величини струмів короткого замикання потрібні для перевірки надійності роботи електричних апаратів, налагодження релейного захисту, аналізу аварій та аналізу схем основних з'єднань устаткування. Розрахунок ведеться в іменованих одиницях з використанням закону Ома, а опори, які розраховані для інших напруг, зводяться до напруги ступеня короткого замикання. Потрібно визначити струми к.з. в характерних точках і миттєве діюче значення, а також потужність к.з.

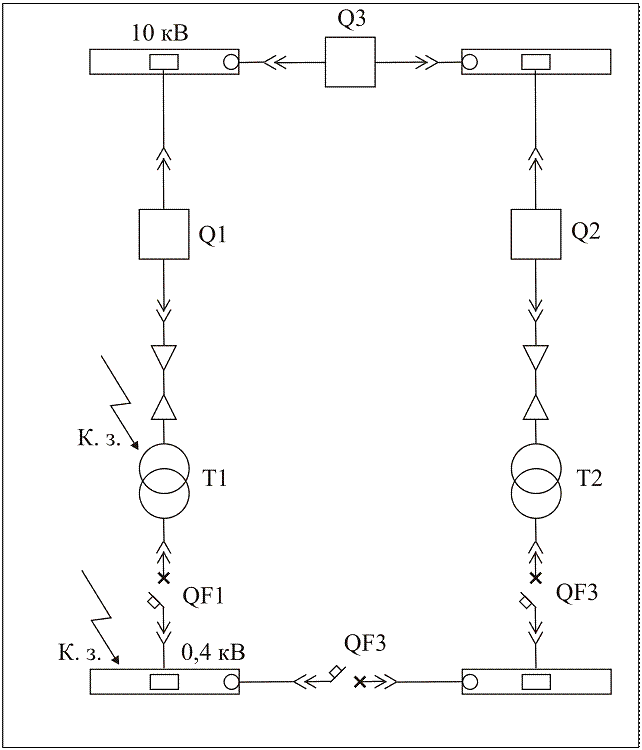

2.5.1 Виконується схема головних з'єднань. За цією схемою виконується схема заміщення, в яку входять елементи, що мають значний опір. Напруга збільшується на 5 % для компенсації похибки в більший бік.

2.5.2 Опір системи може дорівнювати нулю, коли точка к.з. близька до генераторів системи. Для цехової підстанції опір системи, Ом

, (2.44)

де U_н – номінальна напруга, кВ;

S_відкл – потужність відключення високовольтного вимикача, МВА.

2.5.3 Активний опір кабельної лінії, Ом

, (2.45)

де l – довжина лінії, км;

γ – питома провідність, м/Ом∙ мм², для міді γ = 53, для алюмінію γ = 32;

F_K – переріз однієї фази кабелю, мм².

2.5.4 Індуктивний опір кабелю, Ом

Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer

Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM. SeoHammer делает продвижение сайта прозрачным и простым занятием. Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.

Что умеет делать SeoHammer

— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.

SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз, а первые результаты появляются уже в течение первых 7 дней.

Зарегистрироваться и Начать продвижение

, (2.46)

де x ₀ – питомий індуктивний опір лінії. Для кабельних ліній 10 кВ x ₀ =0, 08 Ом/км.

2.5.5 Повний результуючий опір до точки к.з., Ом

, (2.47)

де x_рез – сума реактивних опорів (для цього випадку х_рез = x_c1 + х_К1.

2.5.6 Струм усталеного трифазного к.з., кА

. (2.48)

2.5.7 Ударний струм, кА

, (2.49)

де k_у – ударний коефіцієнт, який залежить від відношення x_рез / R_рез і визначається за графіком [1].

2.5.8 Потужність короткого замикання в точці K 1, MB∙ A

. (2.50)

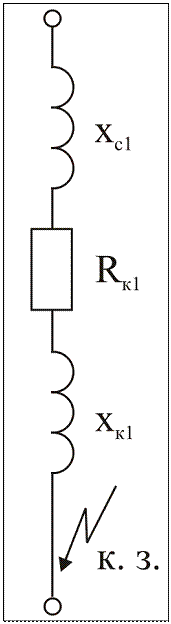

2.5.9 На схему заміщення наносяться величини опорів елементів.

2.5.10 Для розрахунку струму к.з. на шинах 0, 4 кВ (точка K 2) накреслюється схема заміщення для цієї точки і опори зводяться до напруги 0, 4 кВ. Розрахунок ведеться в міліомах.

2.5.11 Зводиться опір елементів, розрахованих на боці напруги 10 кВ до ступеня 0, 4 кВ.

Опір системи, мОм

. (2.51)

Активний опір кабельної лінії, мОм

. (2.52)

Реактивний опір кабельної лінії, мОм

.(2.53)

2.5.12 Відносний опір силового трансформатора

, (2.54)

де ∆ Р_кз – втрати короткого замикання [2], кВт.

2.5.13 Активний опір, мОм

, (2.55)

де U_{Н 2} – напруга НН, В.

2.5.14 Реактивний опір трансформатора, мОм

. (2.56)

2.5.15 Для визначення опору автоматичного вимикача і шин розраховується струм на боці НН трансформатора, А

, (2.57)

2.5.16 Вибирається автоматичний вимикач з умови

I_т.ном ≤ I_н.а, (2.58)

де I_н.а – номінальний струм автоматичного вимикача, А.

За I_н.а визначається активний і реактивний опір автоматичного вимикача [2].

2.5.17 За I_т.ном вибирається переріз шин (F_ш) з умови, що I_шин ≥ I_т.ном [2]. Згідно з F_ш визначається x _{0 ш} , і R _{0 ш} [2]. Опір в кінці шин дорівнюватиме, мОм
