Геодезические съемочные сети






Съемочные сети являются геодезической основой при решении инженерно-геодезических задач. Их создают в качестве съемочного обоснования для производства топографических съемок, выноса на местность инженерных сооружений, а также для плановой и высотной привязки отдельных объектов.

Съемочное обоснование разбивается от пунктов плановых и высотных опорных сетей.

Самый распространенный вид съемочного обоснования – теодолитные ходы (рис. 69), опирающиеся на один или два исходных пункта. Они представляют собой геодезические построения в виде ломаных линий, в которых углы измеряют одним полным приёмом с помощью технического теодолита, а стороны – стальной 20-метровой лентой или дальномерами, обеспечивающими заданную точность. Теодолитные ходы могут быть замкнутыми или разомкнутыми.

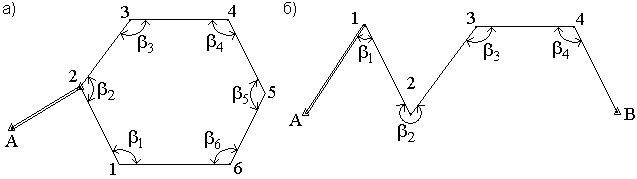

Рис. 69. Теодолитные ходы: замкнутый (а); разомкнутый (б).



Длины линий (сторон) теодолитных ходов зависят от масштаба съемки и условий снимаемой местности и должны быть не более 350 м и не менее 20 м. Относительные линейные невязки в ходах должны быть менее 1: 2000, при неблагоприятных условиях измерений допускается 1: 1000.

Углы поворота на точках хода измеряют теодолитом со средней квадратической ошибкой 0, 5' одним приемом. Расхождение значений углов в полуприемах не более двойной точности теодолита.

Точки съемочного обоснования, как правило, закрепляют на местности временными знаками: деревянными кольями, столбами, металлическими штырями, трубами.

Если эти точки предполагается использовать в дальнейшем для других целей, их закрепляют постоянными знаками.

Плановая привязка вершин теодолитного хода к пунктам ГГС

Совокупность геодезических измерений и вычислений, необходимых для определения положения вершин теодолитного хода в государственной системе координат, называется привязкой.

Привязку можно выполнить несколькими методами.

Плановая привязка методом угловой засечки (рис. 70).

Рис. 70. Привязка теодолитного хода методом угловой засечки.



Дано: А ; В .

Измереные углы:

Контроль измерений: ;

Найти координаты точки 1 ; дирекционный угол .

1. Решение обратной геодезической задачи

Контроль:

2. Решение треугольника привязки

;

3. Передача дирекционных углов

Контроль вычислений:

4. Решение прямой геодезической задачи

Если расхождение в координатах не более 0, 02 м, то находят средние значения координат X1 и Y1.

Метод снесения координат (рис. 71).

Рис. 71. Привязка методом снесения координат



Дано: А (XA; YA); В (XВ; YВ).

Измеренные:

Контроль:

Найти координаты точки 1 (X1; Y1); дирекционный угол (1 - 2).

1. Решение обратной геодезической задачи.

2. Решение треугольника привязки

3. Передача дирекционных углов.

4. Решение прямой геодезической задачи.

Метод привязки теодолитного хода к одному опорному пункту с известным направлением в нем (рис. 72)..

Рис. 72. Привязка к одному пункту с известным направлением.

Дано: А (XA; YA);

Измерено: S; углы:

Контроль:

Найти координаты точки 1 (X1; Y1); дирекционный угол (1 - 2).

1. Передача дирекционных углов

2.Решение прямой геодезической задачи.

Для контроля привязки необходимо другую вершину теодолитного хода привязать к опорному пункту.
