Отсчетные приспособления

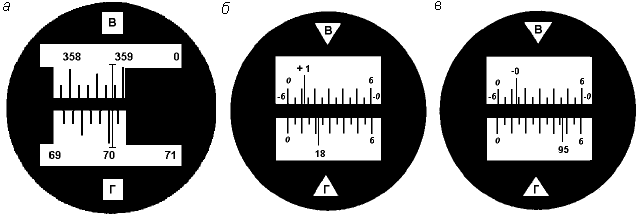

Отсчетные приспособления служат для отсчитывания делений лимба и оценки их долей. Они делятся на штриховые (теодолит Т30) и шкаловые (2Т30, Т5, 2Т5) микроскопы (рис.42) и микрометры (теодолит Т2). Угловая цена деления лимба называется ценой деления лимба. Рис.42. Поле зрения отсчетных устройств:
В штриховом микроскопе теодолита Т30 в середине поля зрения виден штрих, относительно которого осуществляется отсчет по лимбу (рис. 42, а). Перед отсчетом по лимбу необходимо определить цену деления лимба. В теодолите Т30 цена деления лимба составляет 10 угловых минут, т.к. градус разделен на шесть частей. Число минут оценивается на глаз в десятых долях цены деления лимба. Точность отсчета составляет 1'. В шкаловом микроскопе теодолита 2Т30 в поле зрения видна шкала, размер которой соответствует цене деления лимба (рис. 42, б, в). Для теодолита технической точности размер шкалы и цена деления лимба равны 60'. Шкала разделена на двенадцать частей и цена ее деления составляет 5 угловых минут. Если перед числом градусов знака минус нет, отсчет производится по шкале от 0 до 6 в направлении слева направо (рис.42, б). Если перед числом градусов стоит знак минус, в этом случае минуты отсчитываются по шкале вертикального круга, где перед цифрами от 0 до 6 стоит знак минус в направлении справа налево (рис.42, в). Десятые доли цены деления шкалы берутся на глаз с точностью до 30''. Уровни служат для приведения отдельных осей и плоскостей геодезических приборов в горизонтальное или вертикальное положение. Они состоят из ампулы, оправы и регулировочного приспособления. Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок. — Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта. — Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы). — SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание. SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз, а первые результаты появляются уже в течение первых 7 дней. Зарегистрироваться и Начать продвижение В зависимости от формы ампулы уровни бывают цилиндрические и круглые. Ампулу цилиндрического уровня, внутренняя поверхность которой отшлифована по дуге круга радиуса R, заполняют нагретым серным эфиром или спиртом и запаивают. Свободную от жидкости часть ампулы, заполненную парами жидкости, называют пузырьком уровня. На внешней поверхности рабочей части такой ампулы через 2 мм нанесены штрихи. Точка, соответствующая средней части центрального деления ампулы, называется нуль-пунктом уровня.

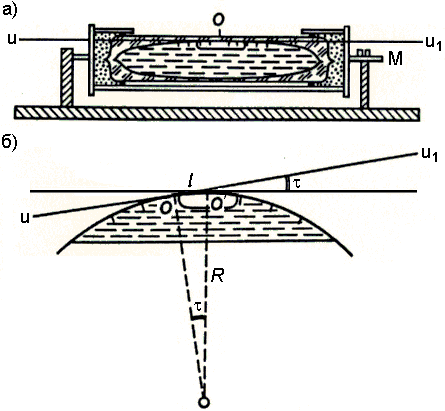

Рис. 43. Цилиндрический уровень
Прямая uu1 – касательная к внутренней поверхности ампулы в нуль-пункту О, называется осью цилиндрического уровня (рис. 43). При любом положении ампулы уровня его пузырек будет всегда занимать наивысшее положение, а касательная, проведенная к самой высокой точке О ' пузырька, будет горизонтальна. Если совместить точки О и О ', то ось цилиндрического уровня тоже займет горизонтальное положение. Центральный угол τ соответствующий одному делению ампулы, определяет чувствительность уровня, т.е. способность пузырька быстро и точно занимать в ампуле наивысшее положение. Величину этого угла называют ценой деления уровня и рассчитывают по формуле τ = ρ '' ∙ l / R, где R – радиус внутренней поверхности ампулы, мм; ρ '' – величина радиана в секундах; l – длина деления ампулы, мм. Чем больше R, тем меньше цена одного деления и тем точнее уровень. У точных теодолитов цена деления уровня колеблется в пределах 15 – 40" на 2 мм, а у технических – в пределах 45 – 60" на 2 мм.
|
