  • Опис лабораторного макета. Лабораторний макет дозволяє досліджувати дві схеми:








    Лабораторний макет дозволяє досліджувати дві схеми:

    1. Підсилювач напруги.

    2. Емітерний повторювач.

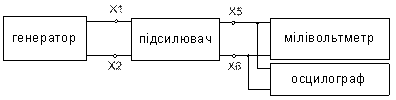

    Функціональна схема експерименту наведена на рис. 6.1.

    Джерелом вхідної напруги Ui служить генератор гармонійних коливань, що підключається до гнізд Х 1, Х 2. Для вимірювання вхідної й вихідної напруг на макеті передбачені гнізда Х 3, Х 4 та Х 5, Х 6, до яких підключається електронний мілівольтметр (див. рис. 6.1). Форма вихідної напруги контролюється за допомогою електронного осцилографа. Принципова схема досліджуваного підсилювача наведена на рис. 6.2.



    Рисунок 6.1





    Рисунок 6.2

    Для зміни ємності розподільчого конденсатора С р, ємності конденсатора в колі емітера С е, опору навантаження R н та ємності навантаження С н у макеті передбачені перемикачі S 1, S 2, S 3, S 4 (див. рис. 6.2).

    Резистор R 2 призначений для вимірювання вхідного опору. Напруга джерела сигналу розділяється між резистором R 1 і вхідним опором підсилювача Z вх.



    або



    Вхідний опір:



    Живиться макет від мережі змінного струму напругою 220 В і вмикається тумблером, розташованим на передній панелі макета.



    6.3. Підготовка до роботи



    6.3.1. Вивчити відповідні розділи курсу.

    6.3.2. Ознайомитися з описом лабораторного макета та даними для розрахунку (табл. 6.1).

    6.3.3. Підготувати табл. 6.1 для запису результатів вимірювання.

    6.3.4. Обчислити теоретичне значення коефіцієнта підсилення за напругою

    ~,

    де – крутість характеристики; – коефіцієнт підсилення за струмом транзистора; – вхідний опір транзистора; ~ – опір навантаження за змінним струмом.



    6.3.5. Обчислити нижню межову частоту .

    6.3.6. Обчислити верхню межову частоту

    Таблиця 6.1



    Номер бригади С р, мкФ R н, кОм С н, мкФ С е, мкФ
        0, 56 0, 047
        0, 56 0, 025
        1, 5 0, 025
        1, 5 0, 047
        1, 5 0, 025
        0, 56 0, 047
        0, 56 0, 025
        0, 56 0, 047
        1, 5 0, 025
        1, 5 0, 047



    Примітка. Номер варіанта відповідає номеру бригади, який визначається викладачем.

    Для всіх варіантів транзистор МП39Б, R 1 = 1 кОм.

    Крутість характеристики транзистора А/В.

    Опір у колі колектора R к = R 7 = 820 Ом.
