Програма роботи. 1. Дослідити резонанс струмів при зміні частоти.






1. Дослідити резонанс струмів при зміні частоти.

2. Дослідити резонанс струмів при зміні ємності.

3. При сталих значеннях і С визначити експериментально величину індуктивності котушки, при якій виникає резонанс. Оцінити вплив опору котушки R1 на величину L0.

4. Побудувати векторні діаграми струмів для частот , і .

5. Побудувати на одному графіку залежності І, І1, ІС, Y і .





7.4. Вказівки до складання електричного кола

Лабораторна робота проводиться на навчально-дослідному лабораторному стенді. Для виконання роботи використовують:

- джерело змінної напруги з регульованою частотою;

- блок індуктивностей;

- блок ємностей;

- цифрові вимірювальні прилади для вимірювання напруги, струму і частоти.

Напругу джерела живлення регулюють ручкою “Напряжение”, а її частоту - ручками “Частота” дискретно і плавно.

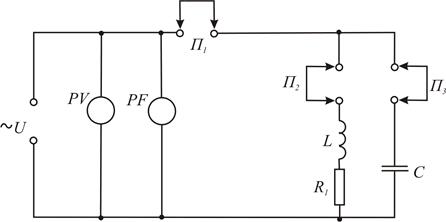

Дослідження кола виконують згідно схеми, що показана на рис.7.5. Вимірювання частоти здійснюють мультиметром, а напругу і струм – цифровими приладами.





Рис.7.5
