Рулевой привод, расчет привода.




Рулевой привод должен обеспечивать оптимальное соотношение углов поворота разных управляемых колес, не вызывать поворотов колес при работе подвески, иметь высокую надежность.
Наиболее распространен механический рулевой привод, состоящий из рулевых тяг, рулевых шарниров и, иногда, промежуточных (маятниковых) рычагов.

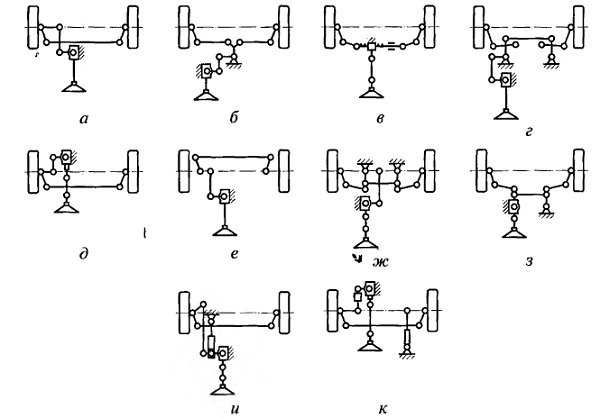

Рулевой приводвключает в себя систему тяг, шарниров и рычагов, осуществляющих с механизмом рулевого управления поворот управляемых колес. Рулевой привод имеет рулевую трапецию, которая позволяет поворачивать управляемые колеса на разные углы, чем достигается их качение без бокового проскальзывания. Рулевая трапеция может быть задней или передней, т. е. с поперечной рулевой тягой, расположенной сзади переднего моста или перед ним. Различают цельную (единую) трапецию, применяемую при зависимой подвеске колес и расчлененную, используемую при независимой подвеске.
Рулевой привод грузовых автомобилей с зависимой подвеской включает в себя: сошку, продольную тягу, два левых поворотных рычага, поперечную тягу, правый поворотный рычаг, рулевую трапецию (шарнирный четырехугольник, образованный средней частью балки передней оси, поперечной тягой и левым и правым поворотными рычагами).
При движении автомобиля по неровной дороге на детали рулевого привода (сошку, продольную и поперечную рулевые тяги, рулевые рычаги) действуют большие нагрузки. Поэтому в рулевой приводвводят пружины для смягчения толчков и для автоматического устранения зазоров, возникающих при изнашивании деталей. Поперечная рулевая тяга на одном конце имеет левую резьбу и правую на другом для навинчивания наконечников крепления шаровых шарниров. Вследствие этого можно изменять расстояние между шарнирами при регулировании схождения управляемых колес.
При независимой подвеске управляемых колес легковых автомобилей рулевой привод включает в себя (с червячным механизмом рулевого управления): сошку; маятниковый рычаг; составную поперечную тягу, состоящую из средней тяги, шарнирно соединенной по концам с сошкой и маятниковым рычагом и две боковые тяги; левый и правый поворотные рычаги.
