Электроизмерительные приборы






Электроизмерительные приборы

При выполнении электротехнических работ, монтаже электрических цепей, ремонте электротехнических устройств возникает необходимость использовать электроизмерительные приборы.
Самый простой из таких приборов — электрический пробник для проверки целостности электрических проводников, участков электрических цепей.
Простейший пробник состоит из источника питания постоянного тока G — гальванического элемента или батареи гальванических элементов, светового индикатора HL — лампочки накаливания для карманного фонаря или светодиода, соединительных проводов со щупами-контактами (Х1 и Х2) на концах. Из этих элементов собирают цепь (рис. 20).
Необходимо учесть, что напряжение гальванического элемента должно соответствовать рабочему напряжению лампочки или светодиода. Причем светодиод всегда подключают с соблюдением полярности, которую определяют по справочнику или опытным путем. Также по справочнику можно определить напряжение питания светодиода.

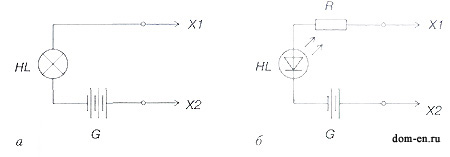

Рис. 20. Электрические схемы пробников для проверки целостности проводников: а — с лампой накаливания; б — со светодиодом

Последовательно с ним обязательно включают резистор R с сопротивлением 150-300 Ом (Ом — единица сопротивления), который ограничивает ток в светодиоде, предотвращая его выход из строя.
Когда щупами-контактами касаются концов исследуемого провода, через него проходит небольшой ток от гальванического элемента пробника. Если в проводе нет обрыва, лампочка (или светодиод) пробника загорится. Таким образом, чтобы проверить исправность проводов питающего шнура лампы с помощью пробника, необходимо отключить лампу от сети и проверить целостность каждой жилы шнура. На рисунке 21 показана схема подключения пробника к проверяемым участкам.

Рис. 21. Схема подключения электрического пробника при проверке питающего шнура

Для проверки выключателя щупами пробника касаются его контактов или концов провода, подключенного к выключателю. При включении исправного выключателя лампочка пробника должна гореть, а при выключении — гаснуть. Если этого не происходит, то выключатель неисправен.
Принцип действия омметра как простейшего пробника основан на пропускании небольшого тока от источника питания омметра через исследуемый проводник. Но вместо лампочки в цепь омметра включен измеритель тока (амперметр), шкала которого проградуирована в омах. В случае проверки целостности проводников значение их сопротивления не играет никакой роли, — любое отклонение стрелки омметра будет говорить об отсутствии обрыва в проводнике, о его исправности. При исследованиях омметр подключается к проверяемым участкам так же, как и простейший пробник.
Обычно электромонтеры-ремонтники, как и другие специалисты в области электротехники и электроники, используют в своей практике комбинированный электроизмерительный прибор — авометр (ампервольтомметр), который позволяет измерять три параметра: силу тока (А), напряжение (В), сопротивление (Ом). В зависимости от положения ручек управления и подключения проводов прибора он может использоваться соответственно как амперметр, вольтметр и омметр.
Используя электроизмерительные приборы - амперметр, вольтметр, авометр, необходимо знать: на измерение каких предельных значений силы тока или напряжения рассчитан прибор.
