Универсальные осциллографы

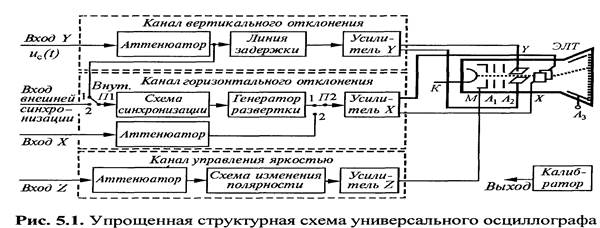

Рассмотрим упрощенную структурную схему универсального осциллографа, приведенную на рисунке. В схеме этого осциллографа кроме ЭЛТ можно выделить следующие функциональные блоки: каналы вертикального и горизонтального отклонений, устройство синхронизации и запуска развертки, канал модуляции луча, вспомогательные устройства, источник питания. В осциллографе исследуемый электрический сигнал подают через канал вертикального отклонения на вертикально отклоняющую систему ЭЛТ, а горизонтальное отклонение электронного луча трубки осуществляют напряжением горизонтальной развертки.

Электронно-лучевая трубка представляет собой вакуумную стеклянную колбу, внутри которой размещены электронная пушка, отклоняющие пластины и люминесцентный экран. Электронная пушка состоит из подогреваемого катода К, модулятора (сетки) яркости светового пятна М, электродов фокусировки и ускорения электронного луча — фокусирующего анода А₁ ускоряющего анода А₂ и основного анода А₃. Яркость свечения люминофора ЭЛТ регулируют путем изменения отрицательного напряжения на модуляторе М. Напряжение на первом аноде А_х фокусирует электронный поток в узкий луч. Чтобы придать электронам скорость, необходимую для свечения люминофора, на второй анод А₂ подают достаточно большое (до 2000 В) положительное напряжение. Для дополнительного ускорения электронов используют анод А₃,, к которому приложено высокое положительное напряжение (до 10... 15 кВ).

Полагая, что студенты из курса физики знакомы с устройством электронной пушки, отметим лишь, что ее основным назначением является формирование узкого электронного пучка, при попадании которого на люминесцентный экран на экране возникает светящееся пятно.

Упрощенно работу отклоняющих систем ЭЛТ можно пояснить следующим образом. Электронный пучок (луч), проходит между двумя парами взаимно перпендикулярных металлических отклоняющих пластин: вертикально отклоняющих Y и горизонтально отклоняющих X. Если к отклоняющим пластинам приложить напряжение, то между ними будет существовать электрическое поле, которое будет вызывать отклонение электронного луча в ту или иную сторону. Когда напряжение приложено к вертикально отклоняющим пластинам, то пятно будет перемещаться по оси Y; если же напряжение приложено к горизонтально отклоняющим пластинам, то световое пятно на экране трубки будет отклоняться вдоль оси X. Если теперь сфокусировать электронный луч так, чтобы световое пятно расположилось в центре экрана ЭЛТ, а затем к пластинам Y приложить исследуемый сигнал, а к пластинам X — пилообразное напряжение, то под совместным воздействием двух напряжений луч вычертит на экране трубки осциллограмму, отражающую зависимость входного напряжения от времени.

Канал вертикального отклонения луча служит для передачи на пластины Y ЭЛТ исследуемого сигнала U_c(t), подводимого к входу Y. Канал вертикального отклонения луча содержит аттенюатор, линию задержки и усилитель Y. Аттенюатор позволяет ослабить сигнал U_c(t) в определенное число раз, а регулируемая линия задержки обеспечивает небольшой временной сдвиг сигнала на пластинах Y ЭЛТ относительно начала развертывающего напряжения U_x, что важно для ждущего режима. Усилитель Y обеспечивает амплитуду сигнала на пластинах Y, достаточную для значительного отклонения луча на экране даже малым исследуемым сигналом U_c(t). Этот усилитель содержит входной усилитель с изменяемым коэффициентом усиления и парафазный (с противофазными выходными сигналами одинаковой амплитуды) усилитель, обеспечивающий положение светового пятна в центре экрана при отсутствии исследуемых сигналов. В канал вертикального отклонения луча может также входить калибратор амплитуды. Сигнал от калибратора поступает на вход первого усилителя для установки заданного коэффициента усиления. Основные характеристики канала вертикального отклонения:

• верхняя граничная частота (порядка 100 МГц и более);

• чувствительность;

• входные сопротивление (1...3 МОм) и емкость (1...5 пФ);

• погрешность измерения амплитуды напряжения и интервалов времени — около 5-7 %.

Во входную цепь канала вертикального отклонения включают также коммутируемый разделительный конденсатор, позволяющий при необходимости исключить подачу на вход осциллографа постоянной составляющей исследуемого сигнала (так называемый «закрытый» вход).

Канал горизонтального отклонения луча служит для создания горизонтально отклоняющего — развертывающего — напряжения U_x с помощью напряжения генератора развертки или для передачи (через аттенюатор и усилитель) на пластины X исследуемого сигнала, подводимого к входу X.

Схема синхронизации (и запуска развертки) управляет генератором развертки и обеспечивает кратность периодов исследуемого сигнала и развертки. Для получения неподвижного изображения начало развертки должно быть связано с одной и той же характерной точкой сигнала (фронтом, максимумом амплитуды и т.д.). Это достигают синхронизацией напряжения развертки с напряжением сигнала, поэтому период развертки должен быть равен или кратен периоду исследуемого сигнала: Т_разв = nT_с, где n = 1, 2, 3, 4,....

Развертка — линия, которую прочерчивает луч на экране при отсутствии исследуемого сигнала в результате действия только одного развертывающего напряжения. Процесс привязки развертки к характерным точкам сигнала называют синхронизацией в автоколебательном режиме работы генератора и запуском — в ждущем. Синхронизацию и запуск развертки производят специальным синхроимпульсом, подаваемым на генератор из устройства синхронизации.

В осциллографе установлены два режима синхронизации: внутренняя (Внут.) и внешняя. При внутренней синхронизации (переключатели П1 и П2 — в положении 1) синхроимпульсы вырабатывают из усиленного входного сигнала до его задержки. При внешней синхронизации (переключатели П1 и П2 — в положении 2) сигнал синхронизации подают от внешнего источника на специальный вход X осциллографа. Например, в стандартных генераторах импульсов формируют синхроимпульсы, относительно которых выходной сигнал может быть сдвинут с помощью регулируемой задержки. Схема синхронизации вырабатывает сигнал синхронизации, поступающий на генератор развертки для получения четкой, неподвижной осциллограммы. Усилитель X канала горизонтального отклонения усиливает пилообразный сигнал U_p генератора развертки и преобразует его в напряжение развертки U_x.

Канал горизонтального отклонения характеризуют чувствительностью и полосой пропускания, показатели которых практически раза в два меньше, чем в канале вертикального отклонения. Основным блоком в канале горизонтального отклонения является генератор развертки, работающий в непрерывном или ждущем режиме. К форме пилообразного напряжения генератора предъявляют ряд специфических требований:

• время обратного хода луча должно быть много меньше времени прямого хода,

т.е. Т_обр < T_пр; иначе часть изображения сигнала будет отсутствовать;

• напряжение развертки при прямом ходе луча должно быть линейным, иначе электронный луч будет двигаться по экрану трубки с различной скоростью и нарушится равномерность временного масштаба по оси X. Это может привести к искажению исследуемого сигнала.

Канал управления яркостью (модуляции луча по яркости) предназначен для подсветки прямого хода луча. Подсветку осуществляют передачей с входа Z на управляющий электрод (модулятор М) ЭЛТ сигнала, модулирующего поток луча и, следовательно, яркость свечения люминофора. В схему этого канала входят: аттенюатор, схема изменения полярности и усилитель Z. Для формирования требуемого уровня напряжения модулятора, служит усилитель Z. Усилитель может иметь дополнительный вход, что дает возможность модуляции изображения по яркости внешним сигналом. Канал Z используют и для создания яркостных меток для измерения частоты и фазы.

Калибратор — генератор напряжений, формирующий периодический импульсный сигнал с известными амплитудой, длительностью и частотой для калибровки осциллографа, т.е. для обеспечения правильных измерений параметров исследуемого сигнала.
