  • III. Организация и методы труда рабочих при установке опор






    1. Опору устанавливает на фундамент бригада рабочих в составе:

    А. Опоры П110-5 и П110-6 с подставками 4 м

    № пп Профессия разряд к-во чел. Примечание
    1. Электролинейщик (бригадир)
    2. Электролинейщик
    3. -" -
    4. -" -
    5. Машинист крана
    6. Машинист трактора
      ИТОГО

    Б. Опоры П330-3 с подставкой 5 м

    № пп Профессия разряд к-во чел. Примечание
    1. Электролинейщик (бригадир)
    2. Электролинейщик
    3. -" -
    4. -" -
    5. Машинист крана
    6. Машинист трактора
      ИТОГО

    В. Опоры П330-2 с подставкой высотой 5 м

    № пп Профессия разряд к-во чел. Примечание
    1. Электролинейщик (бригадир)
    2. Электролинейщик
    3. -" -
    4. -" -
    5. Машинист крана
    6. Машинист трактора
      ИТОГО

    Г. Опоры У110-2 с двумя подставками общей высотой 14, 0 м и У330-3 с двумя подставками общей высотой 14, 0 м

    № пп Профессия разряд к-во чел. Примечание
    1. Электролинейщик (бригадир)
    2. Электролинейщик
    3. -" -
    4. -" -
    5. -" -
    6. Машинист крана
    7. Машинист трактора
      ИТОГО

    Д. Опоры У220-2 с двумя подставками общей высотой 14, 0 м

    № пп Профессия разряд к-во чел. Примечание
    1. Электролинейщик (бригадир)
    2. Электролинейщик
    3. -" -
    4. -" -
    5. -" -
    6. Машинист крана
    7. Машинист трактора
      ИТОГО

    2. Распределение обязанностей в бригаде:

    а) бригадир проверяет прямолинейность опоры, наличие деталей для крепления проводов, расстояние между башмаками опоры и расстояния между центрами анкерных болтов фундамента, качество крепления узлов опоры и монтажных шарниров;

    б) электролинейщики IV, III и II разрядов производят работы по сборке схемы для подъема, укрепляют, если это требуется, распорками или железобетонными ригелями фундаменты (подножники) согласно рис. 1 или рис. 2, лист 12, 13, а в случаях, где требуется монтажная стрела, подготавливают для подъема стрелу, закрепляют к оголовку стрелы тросы, предусмотренные подъемной схемой.

    Расстановка механизмов при подъеме опоры показана в картах.

    При подъёме опоры, бригадир со своего пункта должен видеть поднимаемую опору, механизмы и рабочих, участвующих в подъеме.

    3. Продолжительность смены принята 8, 2 часа.

    Рис. 1. Временные крепления железобетонных подножников

    а - монтажный шарнир; б - распорки из брёвен d = 200 мм; в - упор из брёвен d = 200 мм; г - клинья из бруса

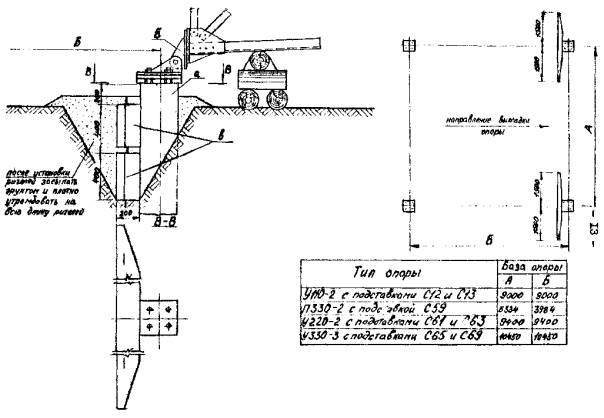

    Рис. 2 Временное крепление железобетонных подножников

    а - стойка подножника; б - монтажный шарнир; в - железобетонные ригели Р1-А

    ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА ВЛ 35-500 кВ
    УСТАНОВКА УНИФИЦИРОВАННЫХ ПРОМЕЖУТОЧНЫХ СТАЛЬНЫХ ОПОР ТИПА П110-5 С ПОДСТАВКОЙ С3 ВЫСОТОЙ 4, 0 м. К-Ш-33-1

    1. ОБЛАСТЬ ПРИМЕНЕНИЯ

    Технологическая карта К-Ш-33-1 служит руководством для установки на фундаменты унифицированных промежуточных стальных опор типа П110-5 с подставкой С3 высотой 4, 0 метра на строительстве электропередачи 110 кВ.

    Карта разработана по чертежам, приведённым на монтажной основе опоры по альбому инвент. № 5713Тм-Т1 «Каталог унифицированных опор (выпуск 1968 - 1970 гг.*).

    Настоящая карта распространяется на установку опор типов П110-1+4, П110-3+4, П150-1+4, по схемам, приведённым в том же альбоме.

    Примечание: для опоры П110-1 применяется подставка С1.

    2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ

    № пп Наименование В летнее время В зимнее время
    1. Трудоёмкость, в человеко-днях 1, 04 1, 2
    2. Работа механизмов, машино-смен 0, 3 0, 35
    3. Численность бригады, человек
    4. Расход дизельного топлива, кг.
    5. Производительность бригады в смену, опор 6, 7 5, 5
    6. Продолжительность установки одной опоры, смен 0, 15 0, 18

    Общие указания по организации технологии установки опор и методов труда рабочих, относящиеся ко всем картам приведены на листах 4 - 11 настоящего сборника.

    Установка опоры краном К-162 производится согласно схеме, приведенной на рис. 4 лист. 17.

    Строповка опоры краном К-162 приведена на рис. 6 лист 19.

    Схемы тросов даны на рис. 8 лист 21.

    Установленная на фундаменты опора должна удовлетворять допускам, приведенным на рис. 7 лист 20.

    Механизмы, приспособления, инструменты и материалы, потребные для установки опор, приведены на листах 22 - 23

    Техническая характеристика опоры П110-5 с подставкой С3

    Вес металла, кг к-во деталей, шт. на опору с подстав. 3076 184
    Метизы к-во болтов, шт. вес метизов, кг 493 149
    Вес наплавленного металла, кг 4
    Общий вес опоры с подставкой без цинкового покрытия 3229
    Вес цинкового покрытия, кг 123
    Общий вес опоры с подставкой с цинковым покрытием 3352


    Рис. 3. Промежуточная опора П110-5 с подставкой С3

    Таблица усилий в т.с.

    Услов. обозн. Наименование усилия Усилие
    P Вес опоры 3, 352
    Q Усилие в тяговом тросе 3, 3
    N Усилие на шарниры 5, 1
    M Горизонтальная составляющая на шарниры 3, 2
    q Усилие на крюк крана 2, 07
    T Тормозное усилие 0, 63

    Рис. 4. Схема подъёма опоры П110-5 с подставкой С3

    1. Трактор Т-100М с лебёдкой Л-8; 2. Кран К-152 lстр - 18 м; 3. Тяговый трос; 4. Тормозной трос.

    Рис. 5. Схема строповки опоры

    3. Тяговый трос; 4. Тормозной трос; 5. Строп; 7. Коуш 60; 8. Коуш 50; 9. Скоба-СК-25; 10. Скоба-СК-20;

    Рис. 6 Узел строповки

    6. Строп универсальный

    Рис. 7. Допускаемые отклонения при установке опор П110-5 с подставкой С3

    А - отклонение опоры от вертикальной оси вдоль и поперёк линий не более 1: 200 высоты опоры

    Б - смещение конца траверсы от линии, перпендикулярной к оси трассы, не более 100 мм

    Рис. 8. Детали стропов

    3. Трос тяговый d = 20; 4. Трос тормозной d = 15 мм; 5. Строп из троса d = 20 мм, l = 11, 0 м; 6. Универсальный строп из троса d = 15 мм, l = 3, 6 м; 7. Коуш 60; 8. Коуш 50; 9. Скоба СК-25; 10. Скоба СК-20

    МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

    (Для одной бригады)

    1. Механизмы

    № пп Наименование Тип Марка К-во Техническая характеристика
    1. Трактор с лебёдкой Л-8 Гусеничный Т-100М   Мощность двигателя 106 л. с. Лебёдка Q = 8 т. привод от вала отбора мощности
    2. Кран Автомобильный К-162   Мощность двигателя 240 л. с., стреловой со вставкой, поворотный, на шасси автомобиля КРАЗ-237, стрела 18 м Q = 8 т

    ПРИМЕЧАНИЕ: В зимнее время для очистки площади от снега добавляется бульдозер

    2. Приспособления и инструменты

    № пп Наименование К-во Примечание

    3. Трос стальной d = 20 мм, тяговый, l = 85 м, шт.   ГОСТ 3071-66 20-Г-1-Н-160
    4. Трос стальной d = 15 мм, для тормоза опоры, l = 60 м, шт.   ГОСТ 3071-66 15-Г-1-Н-160
    5. Строп из стального троса d = 20 мм к тяговому тросу, l = 11 м, шт.   ГОСТ 3071-66 20-Г-1-Н-160
    6. Универсальный строп из стального троса d = 15 мм, l = 3, 6 м, шт.   ГОСТ 3071-66 15-Г-1-Н-160
    7. Коуш 60, шт.   ГОСТ 2224-43
    8. Коуш 60, шт.   -" -
    9. Скоба монтажная СК-25, шт.   По каталогу треста «Электросеть-изоляция» - СК-25-1А
    10. То же, СК-20, шт.   То же, СК-20-1А
    11. Ключ сборочный под болты М36, шт.
    12. То же, М42, шт.
    13. Домкрат реечный 5 т, шт.
    14. Лом диаметром 28 мм, шт.
    15. Лопата штыковая, шт.
    16. Пила поперечная, шт.
    17. Топор, шт.
    18. Кувалда, 5 кг
    19. Пояс монтерский с карабинами и цепями, компл.
    20. Зубило слесарное, шт.
    21. Рулетка стальная 20 м, шт.
    22. Теодолит с треногой, компл.
    23. Веревка х/б, d = 20 мм, м
    24. Термос для воды, с кружкой, шт.
    25. Аптечка, компл.
    26. Отвес, шт.
    Материалы для временного крепления железобетонных подножников
    1. Лес круглый d = 22 см, l = 3, 2 м, шт.
    2. То же, l = 2 м, шт.   Общий объём 0, 65 м3
    3. Брус сечением 20´ 20 см, l = 0, 8 м, шт.

    КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

    № пп Шифр норм Состав работы Состав бригады Ед. изд. Объём работ ТРУДОЗАТРАТЫ
    Профессия и разряд К-во Норма времени на установку одной опоры в ч/ч. На весь объект в ч/днях В зимних условиях К = 1, 188 в ч/днях

    1. Примен. § 23-3-13 табл. 2 п. 10 Установка стальных опор типа П110-5+4 м весом 3352 кг, краном К-162 и трактором Т-100м Эл. линейщик 5 раз.

    4-" -
    3-" -
    2-" -
    Машин. крана
    6 раз.
    Машин. Тракт.
    5 раз.
    Итого 7 чел.
    Электролинейщиков   Опора 1 6, 0 0, 74 0, 87
    Машинистов Опора 1 2, 4 0, 30 0, 35
    Итого   1, 04 1, 22
    Затраты времени бригадо-дней:
      а) летом 1, 04: 7 = 0, 15
    б) зимой 1, 22: 7 = 0, 18
    2. ЦНИБ-1966 МСЭС Очистка площади от снега в зимнее время 1000 м2 1, 5 0, 575   0, 105
    НИР Вып. 1 § 16

    Примечания: 1. Поправочный коэффициент в зимних условиях принят средний для 3-ой температурной зоны.

    2. Продолжительность рабочего дня принята 8, 2 часа.



    СОДЕРЖАНИЕ

    Общая часть. 1 Организация и технология установки опор. 2 III. Организация и методы труда рабочих при установке опор. 4
