Винтовочные патроны.

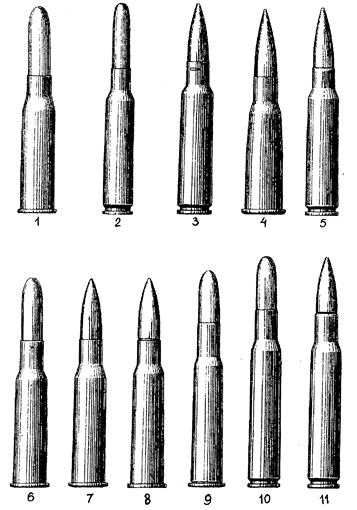

Рис.2.19. Патроны к магазинным винтовкам: 1 – Манлихер 1886/90 и 1895 гг. (Австро-Венгрия), 8х50 Р; 2 – Манлихер –Ше на уэр, 1903 г. (Греция), 6, 5х54; 3 – Шмидт-Рубин, 1896/1911 гг. (Швейцария), 7, 54х55; 4 – Лебель, 1886г., с пулей «Д» (Дезалье) образца1904 г. (Франция), 8х50 Р; 5 – патрон М-29 (Франция), 7, 5х54; 6 – Мосин, 1891 г. (Россия), 7.62х53 Р; 7 – Мосин, 1908 г. (Россия), 7, 62х53 Р; 8 – Маузер, 1908 г. (СИАМ), 8х52 Р; 9 –.30-40 Краг (США), 7, 62х60 Р; 10 -.30-03 (США). 7, 62х65; 11 -.30-06 (США), 7, 62х63.

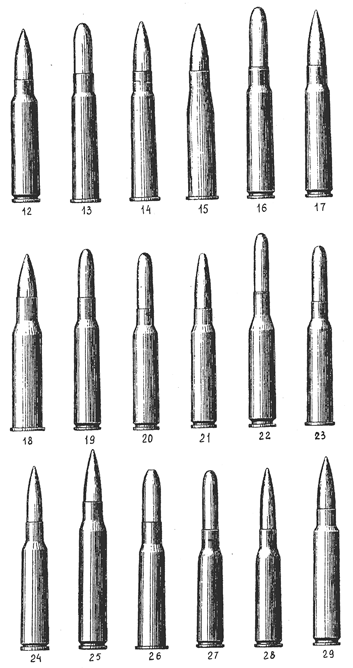

Рис.2.20.(Продолжение рисунка 2.19) Патроны к магазинным винтовкам: 12 – Маузер, 1899 г. (Бельгия), 7, 65х53; 13 – «.303 британский» с пулей VI (Великобритания), 7, 69х56 Р; 14 - «.303 британский» с пулей VII (Великобритания), 7, 71х56, 5 Р; 15 – М-35 (Венгрия), 8х56 Р; 16 – «88» Маузер, М 1888 г.(Германия), 7, 92х57; 17 – Маузер, М 1904 г. (Германия), 7, 92х57; 18 – Краг-Йоргенсен, 1889 г. (Дания), 8х58 Р; 19 – Маузер, 1893 г. (Испания), 7х57; 20 – Манлихер–Каркано, 1891 г. (Италия), 6, 5х52; 21 – Манлихер-Каркано, 1938 г. (Италия), 7, 35х52; 22 –Маузер-Фергуиеро, 1904 г. (Португалия), 6, 5х58; 23 – Манлихер, 1892 г. (Румыния) и 1895 г. (Нидерланды), 6, 5х54 Р; 24 – Маузер, 1896 г. (Швеция), Краг-Йоргенсен, 1894 г. (Норвегия), 6, 5х55; 25 – Маузер, М40 (Швеция), 8х63; 26 – Мурата, 1887 г. (Япония), 8х52 Р; 27 – Арисака, 1897 г. (Япония) с тупоконечной пуле. 6, 5х50, 5. Донная часть гильзы имеет фланец и проточку. 28 – Арисака, 1897 г. с остроконечной пулей (Япония); 29 – Арисака, 1939 г. (Япония), 7, 7х58.

Крепление пуль в гильзах производится следующими способами:

- сплошной обжим, который достигается тугой посадкой пули в гильзу (патрон ПМ);

- обжим дульца (промежуточный патрон обр. 1943 г.);

- одинарный или двойной кольцевой обжим (Винчестер.45);

- сегментный обжим (патрон к винтовке Манлихер калибра 8 мм);

- двухточечное или трехточечное кернение (патроны к ПСМ, ТТ, Наган, “Парабеллум” калибра 7, 65 мм);

- закатка кромки дульца (целевой патрон “Экстра”).

Рис.2.21. Разновидности крепления пуль в гильзах: 1 – сплошной обжим; 2 –

кернение; 3 – поясковый обжим; 4 – сегментный обжим. а – пуля, б – гильза,

в – след кернения, г – желобок на пуле, д – сегментная вдавленность.

Плакировка – тонкослойное покрытие (4 – 6% толщины покрываемого металла) поверхности оболочек пуль и гильз томпаком или специальным лаком. Плакировка предохраняет патроны от коррозии и улучшает функционирование оружия.

Томпак – сплав меди (89 – 91%) с цинком (9 – 11%), применяется для плакировки оболочек пуль и корпусов гильз патронов стрелкового оружия.
